墙壁开关怎么接线？墙壁开关接线方法步骤

墙壁开关怎么接线？墙壁开关接线方法步骤，在新房装修过程中，开关插座的安装是必不可少的环节，然而市场上有很多种类的开关插座，接线也各不相同。很多人并不知道，其实开关插座接线图并没有那么复杂，只要稍微了解一下电路知识，即可亲自动手安装和更换了。小编就来给大家介绍几种常用的开关插座接线方法，下面就一起来学习吧！

第一步、清洁墙壁底盒内部

在要安装开关插座的时候，首先需要将安装位置卫生处理好，打扫干净并把灰尘和杂物清除。对于长期用，底盒在所难免会堆积灰尘。清理干净，并用抹布把盒内残存灰尘擦净，这样做防止杂质影响电路运行。

第二步、火线、零线和地线的辨别

1、火线（标志字母为"L"表示）用红色或棕色线表示，零线（标志字母为"N"）用蓝色或白色线表示，地线（标志字母为"E"）用黄绿相间的线表示。

2、L表示火线和N表示零线，还有一种有三横的表示接地线，火线和零线一般按标示去接，但接反了也可以使用，只是关了电器的开关电器也会带电，安全方面就差了，但是地线就一定不能接错，现在的线路地线一般都没有线，但地线的接头切记不能接到火线或零线上。

作为插座用只需要连接三根线。火线进L1，零线接N，地线接地(如上图)。如果开关控制灯。那么L接灯，L1接火线，零线接N，地线接地（下图1）。

第三步、电源线处理

开关插座安装：将盒内甩出的导线留出一段将来要维修的长度，然后把线削出一些线芯，注意削线芯时不要碰伤线芯。将导线按顺时针方向缠绕在开关插座对应的接线柱上，然后旋紧压头，这一步骤要求线芯不得外露。

第四步、开关插座固定安装

墙壁开关插座安装：将导线按各自的位置从开关插座的线孔中穿出。

先将底盒内留出的导线由塑料盒的出线孔中穿出来，再把塑料盒紧紧贴在墙面中，在用螺丝把它固定在底盒子上。固定好后，将导线按刚刚打开盒时的接线方式，把各自的位置从开关插座的线孔中穿出来，并把导线压紧压牢。

第五步、墙壁开关插座面板固定

将墙壁开关插座紧贴于塑料盒上，方向位置摆正，然后用工具把螺丝固定牢，最后盖上装饰板。

插座接线方法

开关插座安装：火线、零线和地线需要与插座的接口连接正确。

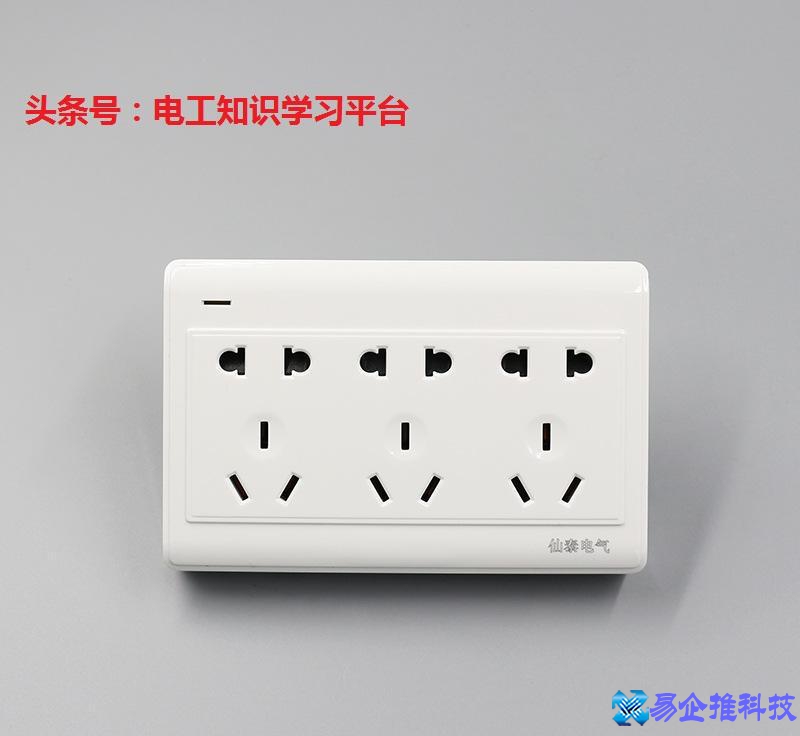

插座接线：五孔插座连接法

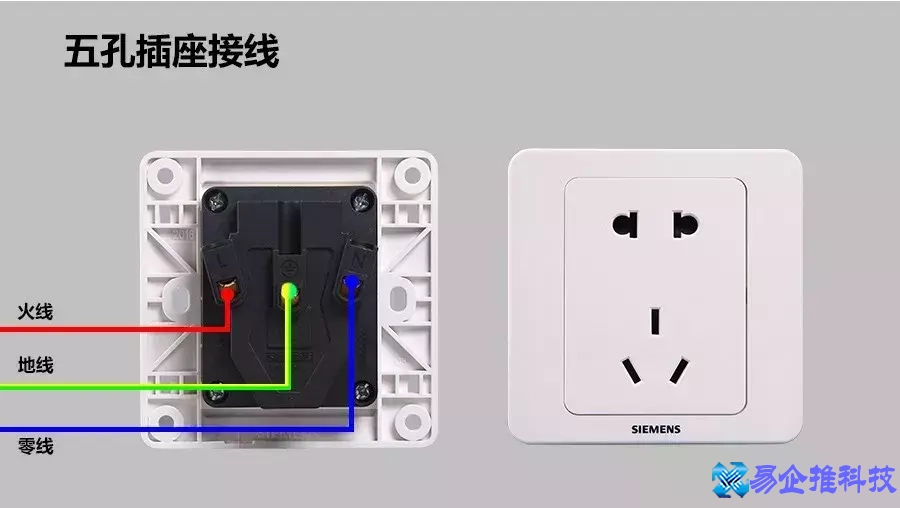

五孔插座构造非常简单，一般只需要用火线（红线）连接插座后面的L接线柱，然后用零线（蓝线）连接到N接线柱，地线（黄绿线）连接E接线柱，这样五孔插座接线就完成了。

插座接线：五孔插座带开关连接法

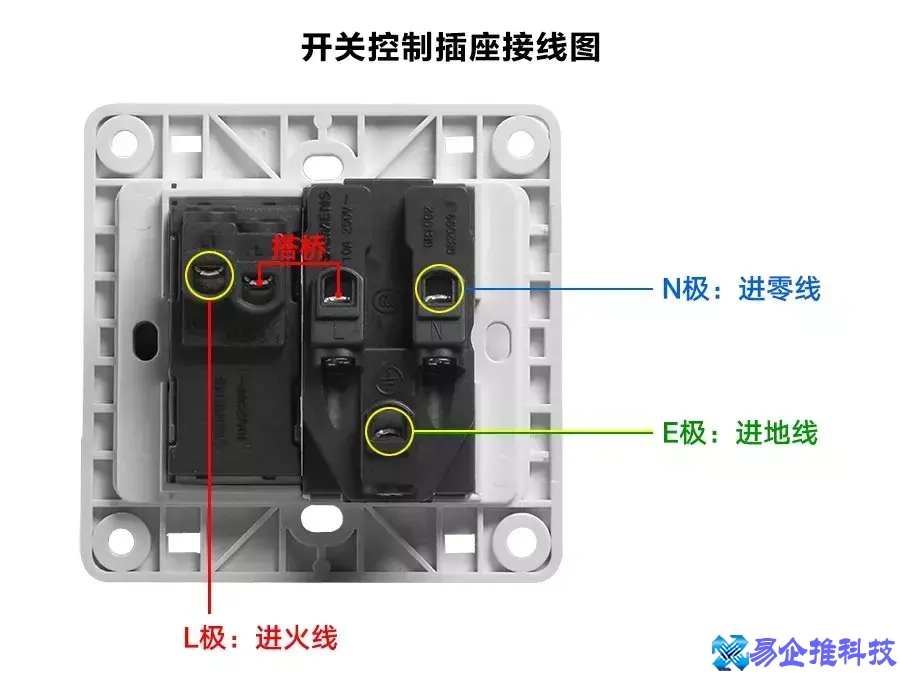

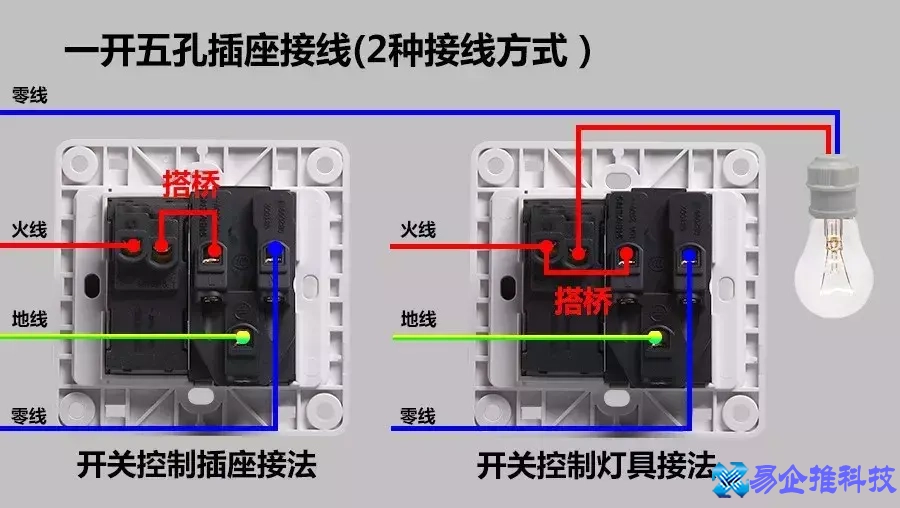

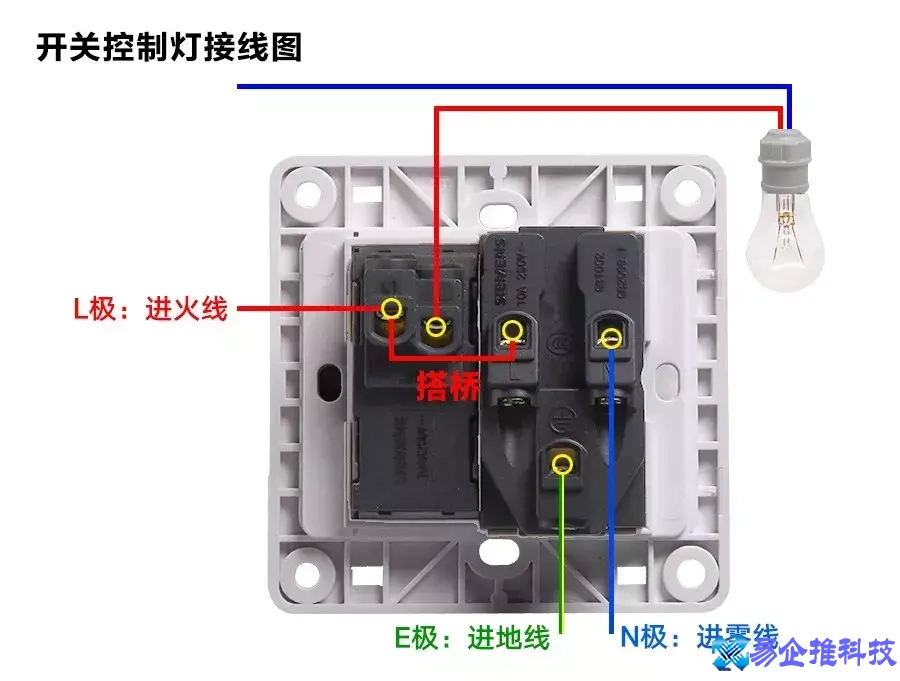

五孔带开关插座有两种用途的接线方法，一种是开关控制插座的接线方法：只需将L1接火线，L与L进行搭桥连接，N接零线，E接地线即可。（如上图）第二种是开关控制灯的接线方法：只需将左边小L接灯，L1与大L搭桥接火线，然后零线接N，地线接地即可。

开关接线方法

开关插座安装：火线、零线和地线需要与插座的接口连接正确即可。

开关接线：一开单控连接法

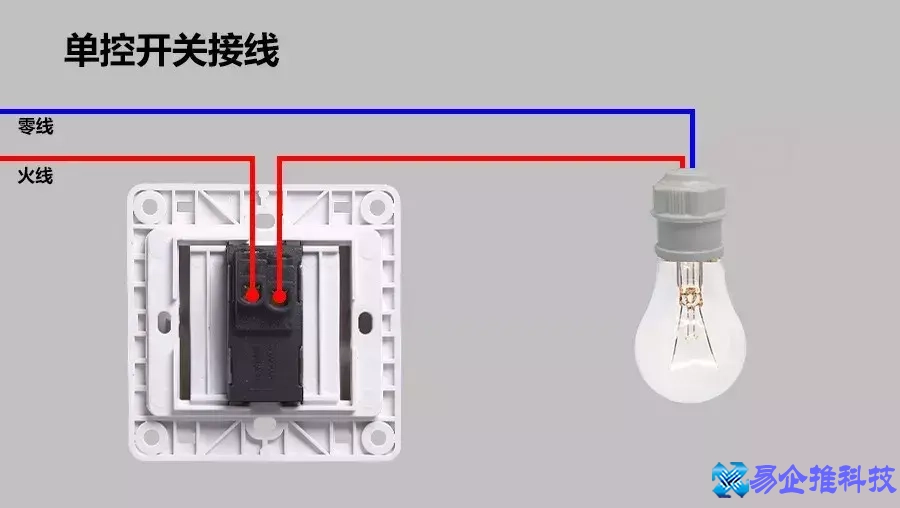

只需将L1接火线，L接灯，零线接灯即可。

开关接线：二开双控连接法

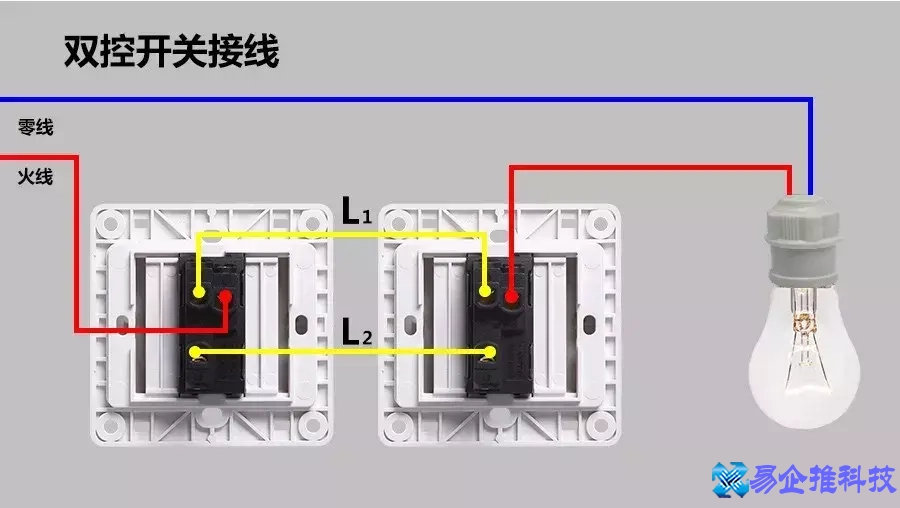

双开双控也就是在二个地方同时可以控制一个灯，接线方法是：首先将两处开关的L1进行搭桥串联，将L2与另外一个开关L2进行搭桥串联，一个开关的L接火线，另一个L火线接灯，再将零线接灯即可。

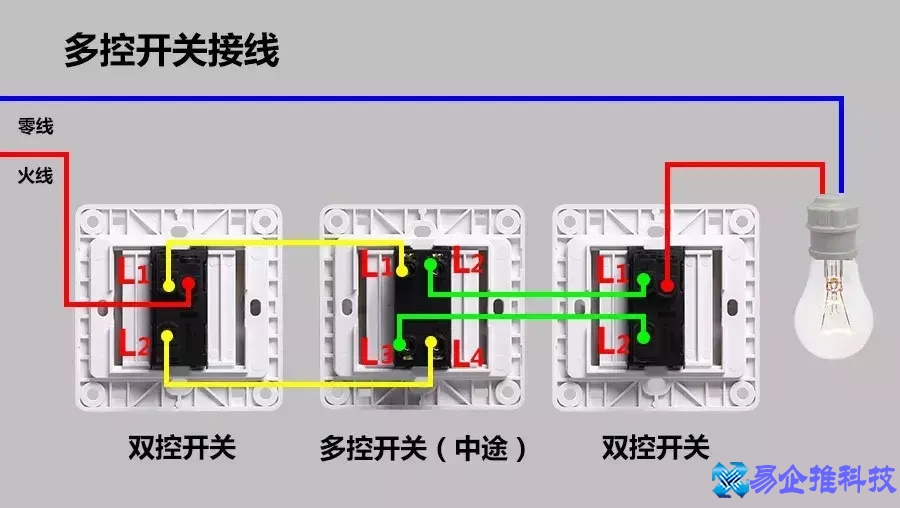

多控开关接线如上，对应数字表示连接即可。

注意事项：插座接线图就为大家介绍到这里了，是不是很简单呢，只要你看懂这个插座接线图流程就好，但是要注意的是，开关插座安装不当，容易引起火灾与触电等现象，十分的不安全。如实在不懂还是要请专业电工安装为好。
