什么叫安全电压？安全电压分为哪些等级

什么是安全电压？

大家都知道36V安全电压，却很少听说50V安全电压。这两种安全电压，前者对应于供电电源的安全电压，后者对应于漏电安全防护的安全电压。显然，两者的意义和概念不尽相同。

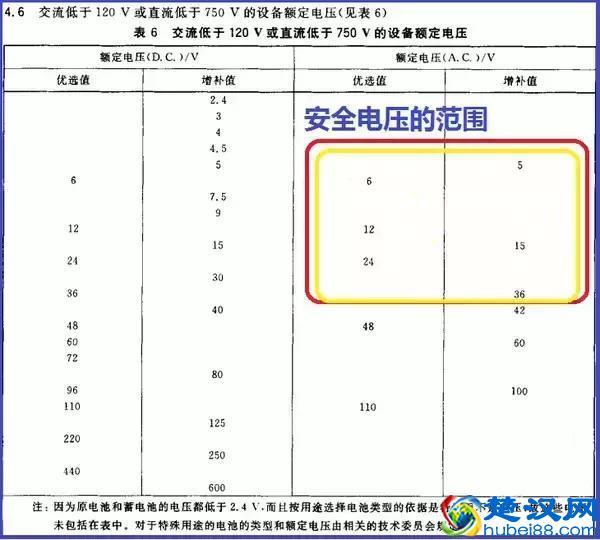

对于安全供电电压，在国家强制性标准GB156-2009《标准电压》中有相关的规定。

例如我们的充电器，它输出的直流电压有5V的，还有12V的，还有变压器，它输出的交流电压是36V的，这些都是安全电压。

毫无疑问，我们采用了这些电压，当然就是给自己构建了安全。

不过，当我们的电冰箱外壳因为内部漏电而带电，上述这些电源的安全电压能为我们构建防护吗？答案是：当然不行。

IEC标准和国家标准规定，虽然电器的外壳有接地，但接地处存在接地电阻，因此电器的外壳会因为接地电阻压降的原因，其电压会上升，电压上升的最高幅度不得超过50V。

这就是我们的第三道防线，50V安全电压的来源和用途。

注意：特别强调，这里的50V安全电压和36V安全电压要加以区分，它们的概念不同，适用领域不同，不可混淆。

在50V电压下，人体承受的电击相对较弱，再加上系统会采取线路保护措施，也即断路器跳闸，所以人体承受的电击时间也很短暂，时间长度大约是十几个毫秒。

由于接地电阻较小，规范中规定接地电阻不大于2欧，但实际大约在0.2欧左右，用欧姆定律把50V除以0.2欧，得到250A。由于居家配电的主进线开关一般是40A，把250A除以40A，得到6.25倍。

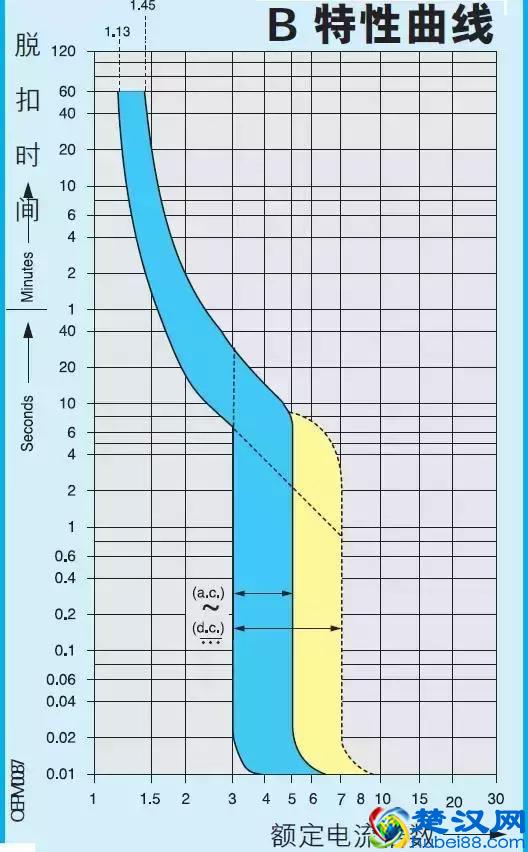

对于居家配电的40A主开关，它的特性曲线如下：

我们看到，横轴是实际电流与额定电流之比，纵轴是断路器动作时间。

短路保护从3倍额定电流时开始。对于6.25倍的比值，纵轴对应的开关跳闸时间在0.01秒到0.02秒之间（曲线最下部弯曲的弧线部分），所以一旦发生接地故障，断路器将在15毫秒左右的时间内跳闸。

看到这里，相信大家立刻就明白了，一个优质的开关是多么重要，它是保障我们生命安全的基础呀！
