一、房屋施工图的用途与内容
1、用途
（1）指导施工
（2）编制施工图预算
（3）安排材料、设备
（4）非标准构件的制作
2.内容
（1）图纸目录（既首页图）
（2）设计总说明
（3）建筑施工图（简称建施）
（4）结构施工图（简称结施）
（5）设备施工图（简称设施）
二、房屋施工的特点
1、施工图中的各图样，主要是用正投影法绘制的。
2、绘图比例较小，多采用统一规定的图例或代号来表示。
3、施工图中的不同内容，使用不同的线型。
三、阅读房屋施工图的方法
1、先看图纸目录——了解图纸类别和张数。
2、按目录顺序通读一遍——对房屋有一概略了解。
3、按专业逐张进行阅读。阅读时：先整体后局部；先文字说明后图样；先图形后尺寸
四、施工图中常用的符号
（一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线。
用于平面时，称平面定位轴线（即定位轴线）。用于竖向时，称竖向定位轴线。 定位轴线之间的距离，应符合模数数列的规定。

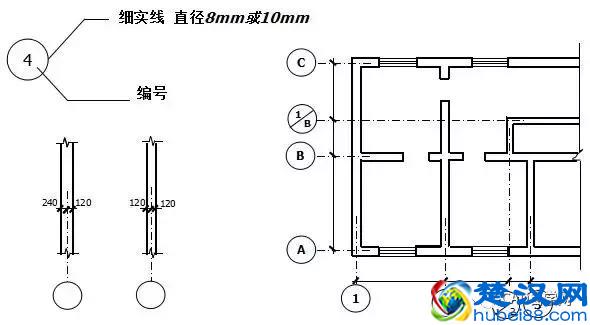

1、定位轴线：
平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混要淆。

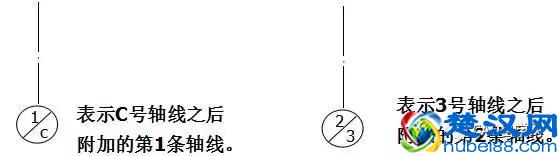

2、附加定位轴线：用于次要承重构件处。
3、定位轴线的各种注法
（二）尺寸、标高
1、尺寸单位；
（1）米（m）：用于标高及总平面图。
（2）毫米（mm)：除标高及总平面图外。
2、标高定义：是标注建筑物某一部位高度的一种尺寸形式。
（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。（2）相对标高：凡标高的基准面是根据工程需要而自行选定的。
一般把房屋底层室内主要地面定为相对标高的零点。
3、标高符号：
4、标高数字： 总平面图标注到小数点后两位，其余标注到小数后三位。
（三）索引符号与详图符号

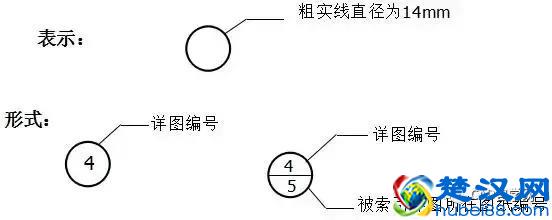

1、索引符号
2、详图符号

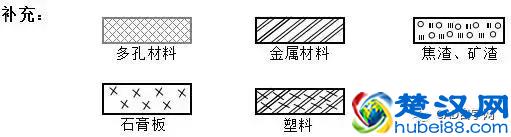

（四）建筑材料图例
常用建筑材料图例
五、建筑施工图
建筑施工图是表示房屋的总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。
包括：总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。
(一)、总平面图 ：

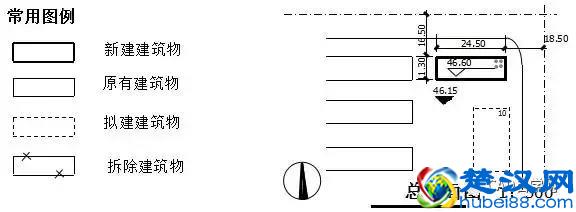

总平面图是表示建筑物场地总体平面布局的图纸。它以平面图的形式表明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物的关系等情形。由于图的比例小，房屋和各种地物及建筑设施均不能按真实的水平投影画出，而是采用各种图例作示意性表达。

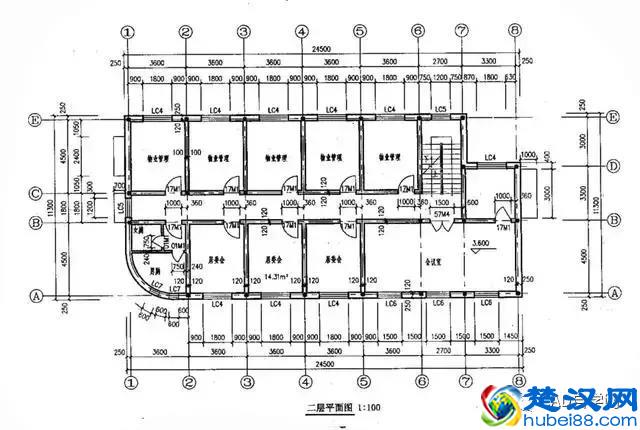

（二）建筑平面图
1、平面图的产生：

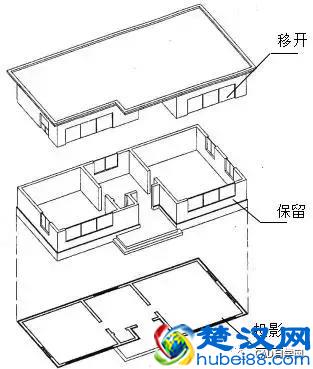

假想用一个水平剖切平面沿房屋的门窗洞口的位置把房屋切开，移去上部之后，对剖切平面以下部分所做出的水平投影图，称为建筑平面图，简称平面图。
2、平面图的名称：
底层平面图 标准层平面图 顶层平面图 屋顶平面图
3、平面图的图示内容与图示方法：
图示内容：表现房屋的平面状况和平面布置，包括房间的分割，楼梯和走道的布置，墙柱构件的布局及轴线编号，门窗位置，平面尺寸，卫生设施的布置等。
图示方法：1）比例 2）图线 3）轴线编号 4）图例 5）尺寸标注
常用图例
1、门 代号 M 如：M 1 M 2 M3
平面图尺寸：外部尺寸和内部尺寸。

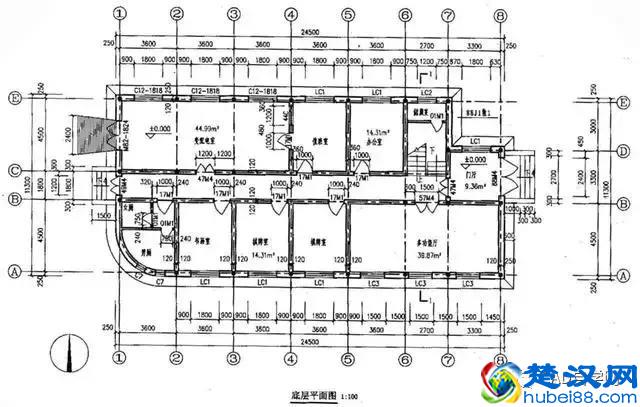

1、外部尺寸：在外墙外侧 标注三道尺寸。
第一道（最外一道）尺寸：房 屋外轮廓的总尺寸，即从一端的外墙边到另一端外墙边的总长和总宽。可用于计算建筑面积和占地面积。
第二道（中间一道）尺寸：房屋定位轴线间尺寸，一般横向轴线间的 尺寸为开间尺寸，纵向轴线间的尺寸为进深尺寸。
第三道（最里一道）尺寸：分段尺寸，表示门窗洞口宽度和位置，墙
垛分段以及细部构造等。
2、内部尺寸：
外墙以内的全部尺寸，主要用于注明内墙门窗洞口的位置及其宽度、墙体厚度、卫生器具、灶台和洗涤盆等固定设备的位置及其大小。此外，还应表明楼、地面的相对标高，以及房间的名称，门窗编号。
【注意】底层平面图与其它层平面相比增加两项内容：1）指北针 2）剖切符号

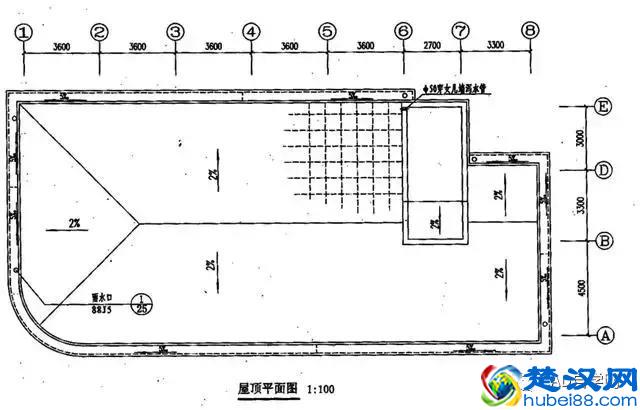

屋顶平面图屋顶平面图主要表示三个方面的内容：
1、屋面的排水情况。如排水分区、天沟、屋面坡度、雨水口的位置等 。
2、突出屋面的物体。如电梯机房、水箱、检查孔、天窗、烟筒等。
3、细部做法。如高出屋面泛水、天沟、变形缝、雨水口等。
（三）建筑立面图：
1、立面图的产生

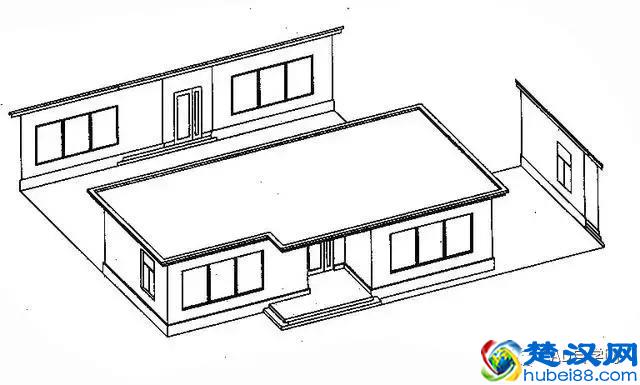

建筑立面图是在与房屋立面平行的投影面上所作的正投影图。
2、立面图的命名：
以朝向命名
以正、背、侧命名
以定位轴线命名
3、立面图的内容及图示方法：
立面图反映建筑外貌，室内的构造与设施均不画出。由于图的比例较小，不能将门窗和建筑细部详细表示出来，图上只是画出其基本轮廓，或用规定的图例加以表示。
图示方法：
1）比例 2）图线 3）轴线编号 4）图例 5）尺寸标注
（四）建筑剖面图
1、建筑剖面图的形成：

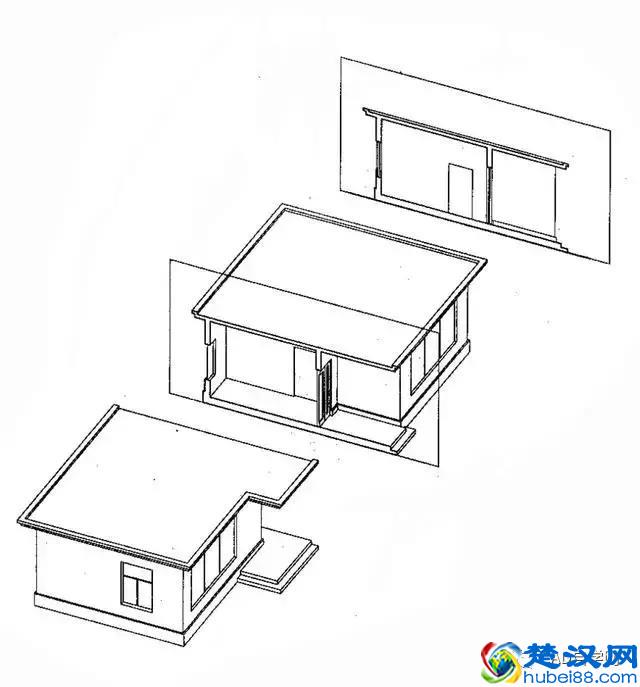

假想用一个正立投影面或侧立投影面的平行面将房屋剖切开，移去剖切平面与观察者之间的部分，将剩下部分按正投影的原理投射到与剖切平面平行的投影面上，得到的图称为剖面图。
分为横剖面图和纵剖面图 。
2、剖面图的图示内容与图示方法图示内容：
主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向的相互关系等内容。
剖面图的剖切位置应选在能反映内部构造的部位，并能通过门窗洞口和楼梯间。
剖面图的投影方向及视图名称应与平面图上的标注保持一致。
图示方法： 1）比例 2）图线 3）轴线编号 4）图例 5）尺寸标注
（五）建筑详图
什么是建筑详图 ？
建筑平、立、剖反映了房屋的全貌，但由于绘图的比例小，一些细部的构造、做法、所用材料不能直接表达清楚，为了适应施工的需要，需将这些部分用较大的比例单独画出，这样的图称为建筑详图，简称详图。
需要绘制详图包括：墙身详图、楼梯详图、门窗详图等。

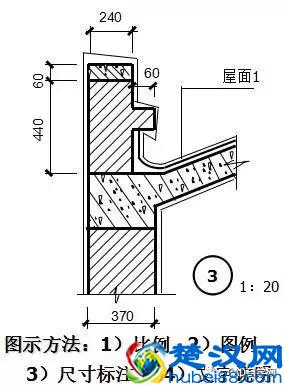

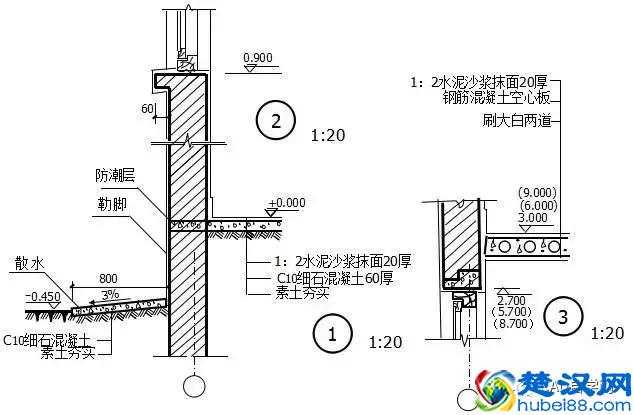

1、墙身剖面详图：
墙身详图实际上是建筑剖面图的局部放大图。
图示内容：主要表达地面、楼面、屋面和檐口等处的构造，楼板与墙体的连接形式以及门窗洞口、窗台、勒脚、防潮层、散水等细部做法。

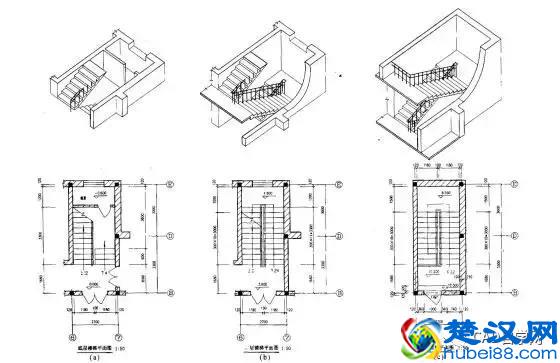

2、楼梯详图：
楼梯详图上应画出楼梯平面图、楼梯剖面图，某些细部仍未表达清楚的地方，还应针对这些局部进一步画出局部详图。
楼梯平面图： 是楼梯间部分的局部放大图。
楼梯剖面图： 是楼梯间部分的局部剖面放大图。
楼梯详图上应画出楼梯平面图、楼梯剖面图，某些细部仍未表达清楚的地方，还应针对这些局部进一步画出局部详图。

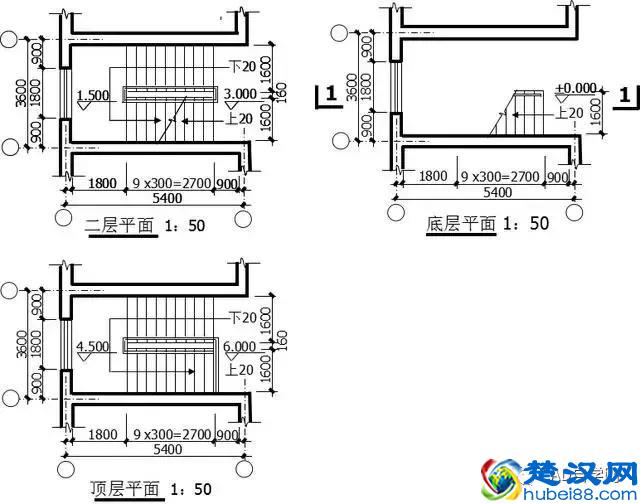

（1） 楼梯平面图： 是楼梯间部分的局部放大图。通常要画底层平面图，一个中间层平面和顶层平面图。
各层平面图的剖切位置如图所示。
楼梯平面图的图示方法：
1）比例：通常采用1：50。
2）线型：剖切到的墙体线用粗实线，踏步的投影线用细实线，被切断的梯段的投影线用与墙面倾斜约60°的细折断线表示。
3）定位轴线：标注出与楼梯间相对应的位置处的定位轴线即可。
4）尺寸标注：在各层要标注楼梯间的开间和进深尺寸、梯段的长度和宽度、踏步面数和宽度、休息平台及其它细部尺寸等。梯段的长度要标注水平投影长度，通常用踏步面数乘以踏步宽度表示，见图示。另外还应标注出各层楼（地）面、休息平台的高度。
5）图例：在底层标注出剖切符号。
在楼梯平面图中，为了表示各个楼层的楼梯的上下方向，可在梯段上用指示线和箭头表示，并以各自楼层的楼（地）面为准，在指示线端部注写“上”和“下”。因顶部楼梯平面中没有向上的梯段，故只有“下”。

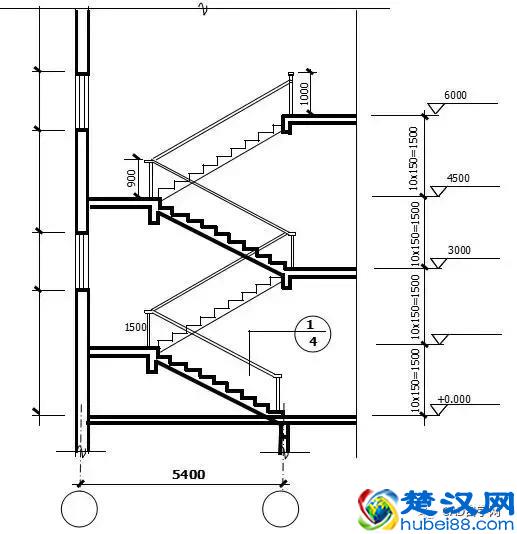

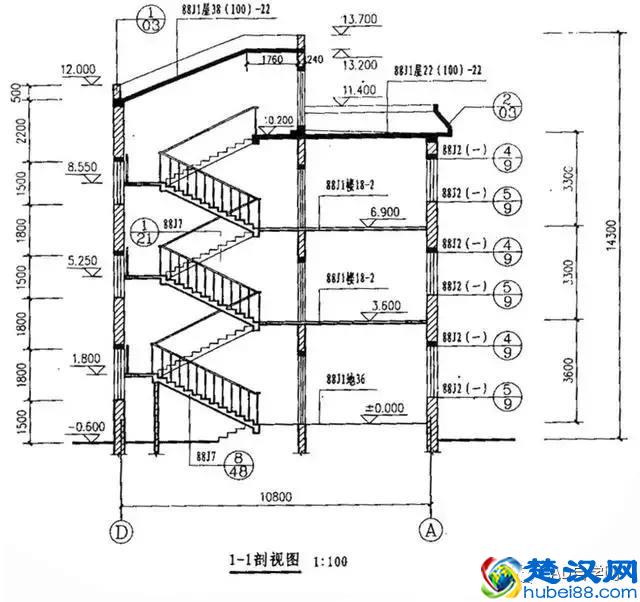

（2）楼梯剖面图： 是楼梯间部分的局部剖面放大图。
它可以详细地表示楼梯的形式和构造，如各构件之间、构件与墙体之间的搭接方法，梯段形状，踏步、栏杆、扶手（或栏板）的形状和高度等。
楼梯剖面图的图示方法：
1、比例：通常采用1：50。
2、线型：剖切到的墙体线用粗实 线，踏步的投影线用细实线，
3、定位轴线：标注出与楼梯间相对 应的位置处的定位轴线即可。
4、尺寸标注：在剖面图中应注出各层楼（地）面、休息平台的标高，楼梯段的高度及其踏步的级数和高度。楼梯段的高度通常用踏步的级数乘以踏步的高度表示，见右图。
（3）楼梯细部节点构造
楼梯栏杆、扶手、踏步面层和楼梯节点的构造，在楼梯平面和剖面图中仍然不能表示清楚，还需要用更大比例画出节点放大图。如下图所示。
3、木门窗详图：
门窗详图一般由门窗立面图和节点详图组成。
立面图：主要表示门窗的外形、开启方式和方向以及门窗的主要尺寸和节点索引符号等内容。

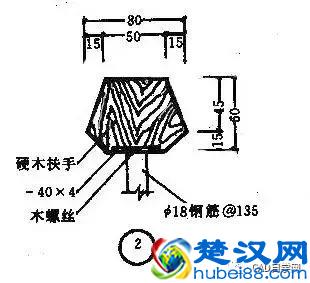

节点详图：主要表示门框、门扇，窗框、窗扇各部位的断面形状、材料和构造关系。
