建筑cad图纸怎么看（老师傅教你如何看cad图纸）

建筑施工图是建造精美建筑的关键，平时看见很多令人惊艳的建筑，如果你是一个CAD工程师，那么一定非常好奇每一个精美建筑的结构。本篇教你如何一步步看CAD建筑图纸。

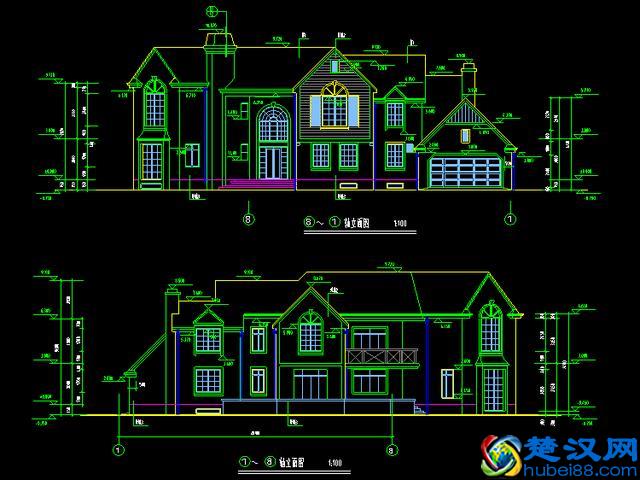

在建筑施工图中，我们可以查看规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。建筑施工图包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图。

在制图的书中可以了解制图的基本知识，先看现场平面布置图，了解工程概况及周围建筑对该工程的影响。

一般看图纸都是跟进俯视图和前视图来看，建筑一般是平面图，则需要弄清楚各建筑的图样，如路基等基本建筑图形，了解图上的图样分别表示什么，模型和平面图有一定的区别，这就需要满满积累了。

1.查看施工组织，施工结构图和建筑图，了解工程施工情况，两图结合看，即可整体了解工程概况。

2.了解整体后，就需要详细结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

3.结构图需要从轴线尺寸看，如剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

4.梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

5.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。建筑做法是否合理，防水材料，涂料，瓷砖等

了解各种图块示意什么设备装置、各个代号代表了什么介质，按照这个顺序，多看几张图就习惯了。

在建筑设计图中：

1、柱

Z－－柱

GZ－－构造柱

KZ--框架柱

KZZ－－框支柱

XZ－－芯柱

QZ--剪力墙上柱

2、剪力墙

YDZ--约束边缘端柱

YAZ－－约束边缘暗柱

YYZ－－约束边缘翼墙柱

YJZ－－约束边缘转角墙柱

GDZ－－构造边缘端柱

GAZ－－构造边缘暗柱

GYZ－－构造边缘转角墙柱

AZ－－非边缘暗柱

FBZ－－扶壁柱

Q－－墙

LL－－连梁（无交叉暗撑，钢筋）

LL(JA)－－连梁（有交叉暗撑）

LL(JG)－－连梁（有交钢筋）

AL－－暗梁

BKL－－边框梁

JD--矩形洞口

YD－－圆形洞口

3.梁

L－－梁

LL－－连续梁

QL－－圈梁

JL－－基础梁

TL－－梯梁

DL－－地梁

KL－－楼层框架梁

WKL－－屋架框架梁

KZL－－框支梁

L－－非框架梁

XL－－悬挑梁

JZL－－井字梁

GL--过梁

QL－－圈梁

DL－－地梁

4.板

B--板

KB--空心板

YKB-预应力空心板

WJ－－屋架

LT－－檩条

GJ－－刚架

m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。

1.在工程开始前，我们需要识图、审图，图纸会审等。因此要提前掌握一些要点，如识图、审图的一般的流程是先熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

2.然后熟悉拟建工程的功能，图纸到手后，先了解工程的功能，再联想一些基本尺寸和装修，特别是尺寸一定满足生产的需要。

3.最后识读建筑说明，熟悉工程装修情况。

熟悉、审查工程平面、立面尺寸等，检查施工图中容易出错的地方有无出错，如检查砖墙下是否有梁，结构平面中的梁，在梁表中是否全标出了配筋情况等。
