一、电阻的表示符号为“R”，基本单位是Ω，功率用Ｗ表示：
1、种类：常见的电阻器有下列几种:
（1）金属膜电阻器 （2）碳膜电阻器
（3）线绕电阻器 （4）电位器
（5）电阻网络器（排阻） （6）敏感电阻器
（7）水泥电阻 （8）贴片电阻
2、电阻的主要参数:
（1）.标准阻值和允许偏差（误差）
（2）.额定功率

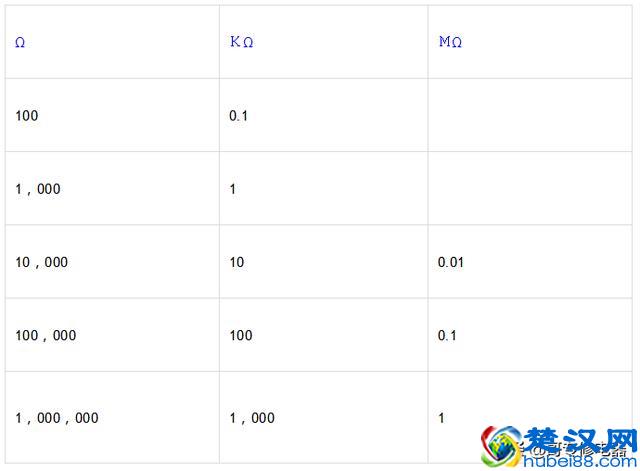

3、单位换算
二、贴片(SMD)电阻：

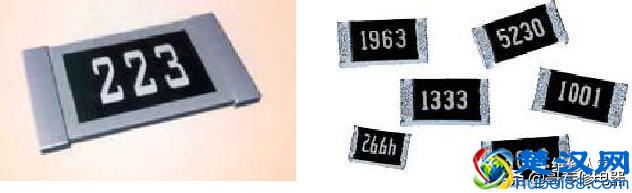

1、外观及阻值的标识 ：片式电阻器一般为表面黑色，底面及两边为白色，一般在外表面标出阻值大小； 有两种形式：
三号码ＤＤＭ±５％
四号码ＤＤＤＭ±１％
1）三号码ＤＤＭ:(误差5%)
用三位数字表示阻值的大小；三位数的前两位是有效数字，第三位是有效数字后面0的个数；
范例 ：
①：203=20 000 ，即20k ；
②：100＝10100= 10 ，即10 ；
③：562=5 600 ，即5.6k ；
2）四号码ＤＤＤＭ:(误差1%)
用四位数字表示阻值的大小；三位数的前三位是有效数字，第四位是有效数字后面0的个数；
范例 ：
①：2301表示230101 =2300 ，即2.3k；
②：1000＝100100= 100，即100 ；
③：5602=56 000 ，即56k ；
3）数字字母组合代码贴片电阻
高精密电阻，黑色片式封装，底面及两边为白色，在上表面标出代码； 代码由两位数字一位字母组成：DD M

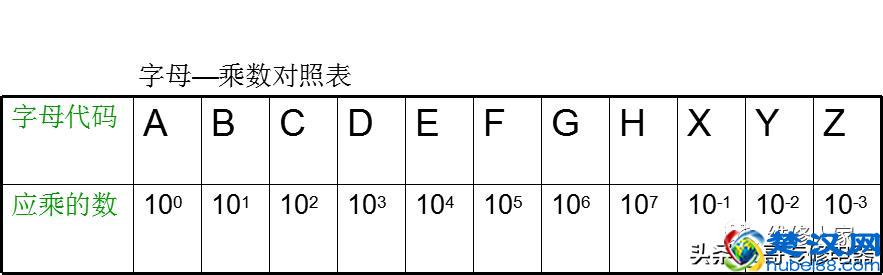

前两位数字是代表有效数值的代码，后一位字母是有效数值后应乘的数；
基本单位是 欧姆（）
范例：

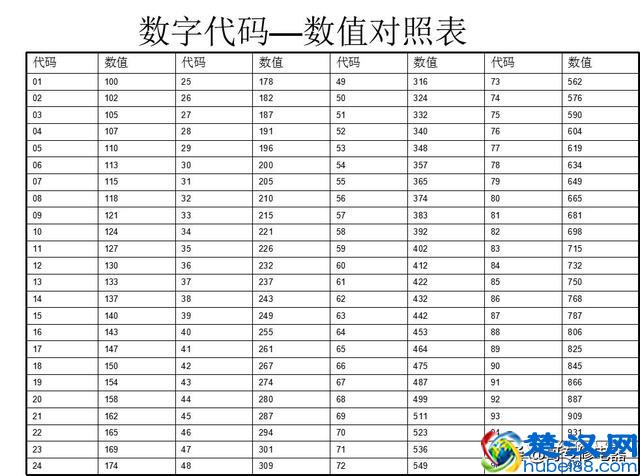

88A 查代码表：88 806 ，A 100 ，=806
范例：
74A 表示：576×100 =576
63B 442×101 =4420 =4.42k
92E 887×104 =887 0000 =8.87M
47F 301×105 =301 00000 =30.1M
04X 107×10-1=10.7
三、PTH(穿孔)电阻：
1、电阻类型识别：
色环：色环电阻有3、4、5环分别代表不同的阻值；
数字与字母标志：有数字与字母标记的电阻代表精密电阻，如SIP或DIP；
阻值：用标记的元件代表电阻；
螺丝或旋钮：电阻上有螺丝或旋钮的是可变电阻；
类型划分：
色环电阻、排阻、可变电阻、敏感电阻、线绕电阻、水泥电阻
1）色环电阻:(3种)3、4、5环

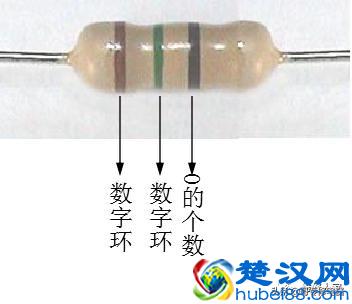

2）三色环：ＤＤＭ（数字－数字－０的个数）误差：一般为２０％
所有电阻读数均由左向右，对三色环来说，放置电阻时，色环集中的一端放在左面，空白的一端放在右面；
第一、二环为数字环，第三环表示０的个数，合起来代表的数字即为电阻的阻值；
范例 ：Ｄ Ｄ Ｍ
a红 紫 棕２７０ 270±２0％
b橙 橙 红３３ 00 3300±２0％
c绿 蓝 橙5 6 000 56K±２0％

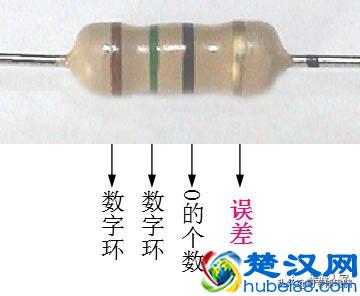

3）四色环：ＤＤＭ± T（数字－数字－０的个数±误差）
四环电阻：半精密电阻，误差>2%，多为碳膜电阻（RT）；四环电阻读取时金(银)色环放置右端，依次序从左向右读取；
范例 ：Ｄ Ｄ Ｍ ± T
a黄 白 棕 金4 9 0 5% 490±5％
b红 红 橙 金2 2 000 5% 22000±5％
c棕 黑 黄 银1 0 0000 10% 100K±10％
d蓝黄 绿 银6 4 00000 10% 6.4Ｍ±10％

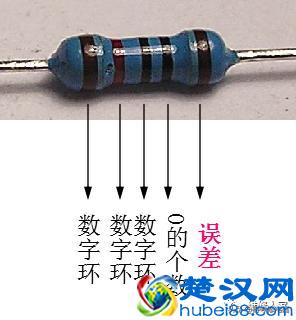

4)五色环：ＤＤＤＭ± T（数字－数字－数字－０的个数±误差）
五环电阻：精密电阻，误差≤2%，多为金属膜电阻（RJ）；五环电阻读取时色环密集一方放置左端，右端误差环一般为棕、红色，依次序从左向右读取；
范例 ：Ｄ ＤＤＭ ± T
a红紫 绿 红 棕2 7 5 00 1% 27.5k±1％
b紫绿 棕 黑 棕7 5 1 1% 751±1％
c棕红紫 金 红1 2 7 10－１ 2% 12.7±2％
d紫绿黑 银 棕7 5 0 10－２ 1% 7.50±1％
5)根据电阻值和误差值找色环
一旦知道了色环的含义，就可以通过色环知道阻值，但要记住进行单位换算！（如：75K=75 000 ）
范例：
a 68 ±20％ 蓝 灰 黑 （三色环）
b65 K±5％ 65 000±5％ 蓝 绿 橙 金（四色环）
c2.65M±1％ 2 650 000±1％ 红蓝绿黄棕（五色环）
除了四环电阻和五环电阻，还有六环电阻，阻值读法与五环电阻一样，最后一环表示温度系数.
2、电阻的电路符号及字母表示﹕
常用的电路符号有兩种﹕
字母表示﹕R
3、电阻的作用﹕ 阻流和分压。

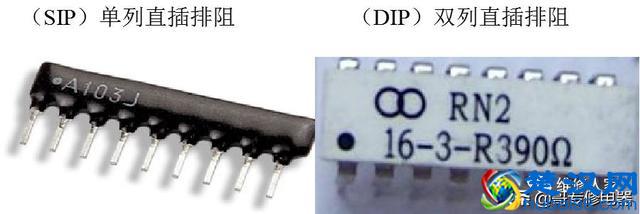

4、电阻网络（排阻）
电阻网络与色环电阻相比具有整齐、少占空间的优点，它的内部实际上是由很多个电阻整齐的排在一起，所以也叫做排阻！（排阻有方向性）
方向性：排阻有方向性，如图示，一号管脚由小圆点来表示，当你拿着元件 时，使元件主体面对自己，槽或小圆点向上，左边的第一个管脚是 第一号管脚！

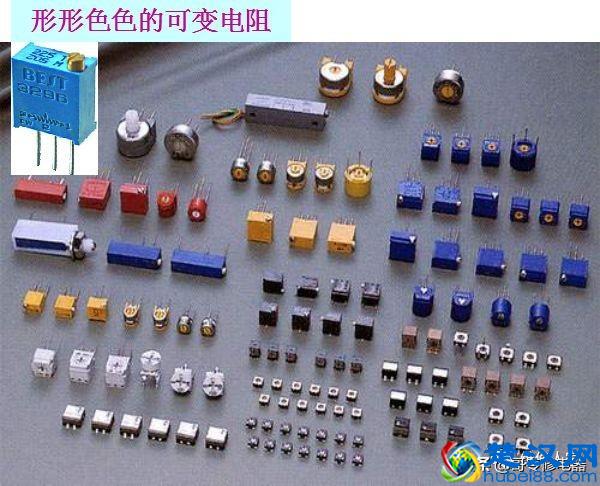

5、可变电阻（电位器）
特点：
可变电阻的阻值是可以改变的；可变电阻通常有3个或更多的引脚；1个可调的柄或螺丝；阻值与误差用数字和字母印刷在元件上；

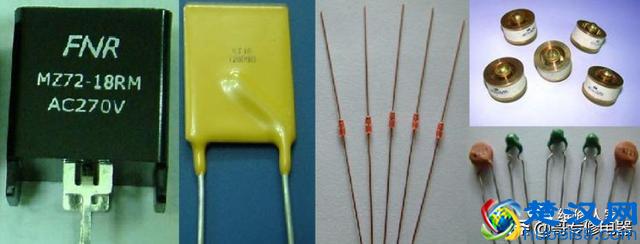

6、敏感电阻（热敏、光敏、压敏）
1）.热敏电阻

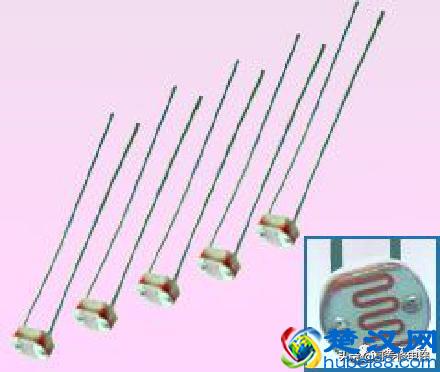

2）.光敏电阻

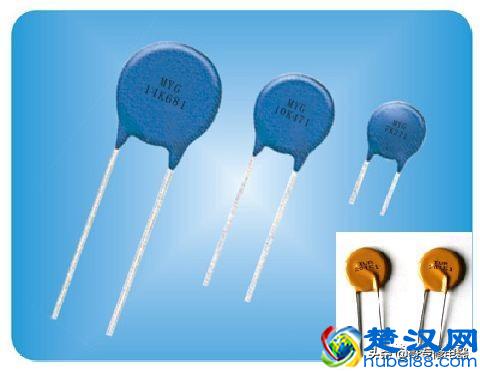

3）.压敏电阻

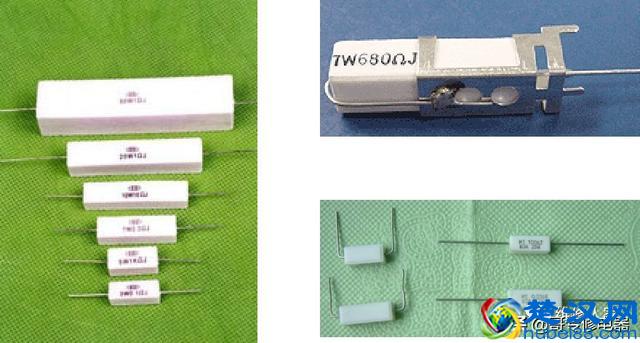

7、水泥电阻
