母线是什么（母线有什么作用）

母线是什么（母线有什么作用

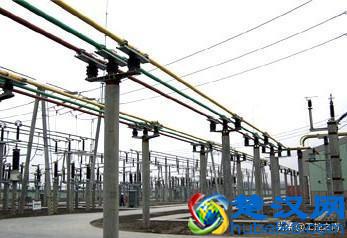

母线是指用高导电率的铜（铜排）、铝质材料制成的，用以传输电能，具有汇集和分配电力能力的产品。电站或变电站输送电能用的总导线。通过它，把发电机、变压器或整流器输出的电能输送给各个用户或其他变电所。 在电力系统中，母线将配电装置中的各个载流分支回路连接在一起，起着汇集、分配和传送电能的作用。 母线按外型和结构，大致分为以下三类： 1. 硬母线：包括矩形母线、圆形母线、管形母线等。 2. 软母线：包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。 3. 封闭母线：包括共箱母线、分相母线等。

由于母线在运行中传送巨大的电功率，通过很大的负荷电流，在短路时承受很大的发热和电动力效应。因此，对母线的材料、截面形状、截面积大小、排列方式、连接固定方法等，都必须经过严格的计算、分析、比较，合理选择，符合安全经济运行的要求。

1）在配电装置中，广泛采用的是铝母线；在某些含有腐蚀性气体或强烈地震地区，由于技术上的要求可采用铜母线；在某些高电压小电流的装置中，需要机械强度高的部位，也可采用钢母线。

2）在35kV及以下的户内配电装置中，大多采用矩形截面的铝母线；110kV户内配电装置中，一般采用管形母线；在35kV及以上的户外配电装置中，大多采用圆形截面的母线。

3）采用矩形截面母线，是因为同样截面积下，矩形截面比圆形截面周长长，散热面积大，消耗金属量少。为增强散热条件和减小集肤效应的影响，矩形截面厚度应比较小，通常铜和铝矩形截面母线边长之比为1:5~1:12，最大截面积为10×120=1200（mm2)。当工作电流很大时，若最大截面的矩形母线还不能满足要求，可用几条矩形母线并列组成。

4）对于大容量发电机母线，因工作电流很大，用单条矩形母线无法满足要求时，一般采取下列措施：

a.采用多条矩形母线并列。多条矩形母线并列，是将多条截面相同的矩形母线并列，并用金具固定在支柱绝缘子上，各条母线之间距离一般等于一条母线的厚度，以保证它们的散热。由于各条母线相距很小，短路电流作用下的应力可能很大，为了减小应力，在同一相各条矩形母线之间每隔300~500mm需装设一个垫片。

矩形母线的排列方式和它们的特点如下：

三相母线立放垂直排列，其优点是散热条件好，抗弯能力强；缺点是增加空间的高度。

三相母线立放水平排列，其优点是散热条件好；缺点是抗弯能力差。

三相母线平放水平排列，其优点是抗弯能力强；缺点是散热条件差。

由于多条矩形截面并列的母线散热条件差，所以，允许电流不与条数增加成正比。例如每相中有3条母线时，两边母线中电流各占相电流的40?而中间一条只占20?结果降低了金属的利用率，因此，在交流电路中，每相矩形母线不超过2条，个别情况下不超过3条。

b.采用槽形母线。槽形母线是由2条槽形大截面母线组成近似正方形的空心母线结构。这种结构散热条件好，金属利用率较高，工作电流可达10~12kA。

5）采用水冷却母线。水冷却母线是利用水的导热性能好的特点冷却母线，一般采用圆形铜管作母线，管内通水冷却，母线的载流能力比普通圆形母线高好几倍。它使用于水内冷发电机组的发电厂中。其优点是冷却效率高；缺点是结构复杂，对水质要求高。
