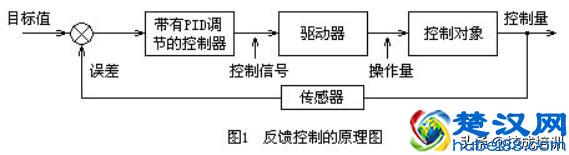

pid是什么意思（PID调节到底是什么？）常常看到有关PID的问题，但看来看去都看不懂他们在说什么。可能还有一些技术员一提起PID调节就摇头，搞不来呀，不是很懂啊！那么PID调节的实质是什么？通俗的概念是什么？我们通过下图分析分析。

一个自动控制系统可以很好地完成任务，首先得工作稳定，同时还必须满足调节过程的质量指标要求。即：系统的响应快慢、稳定性、最大偏差等。很明显，自动控制系统希望在稳定工作状态下，具有较高的控制质量，而我们则希望持续时间短、超调量小、摆动次数少。为了保证系统的精度，就要求系统有很高的放大系数，然而放大系数一高，又会造成系统不稳定，甚至系统产生振荡。反之，只考虑调节过程的稳定性，又无法满足精度要求。因此，在调节过程中，系统稳定性与精度之间产生了矛盾。

如何解决这个矛盾？可以根据控制系统设计要求和实际情况，在控制系统中插入“校正网络”，矛盾就可以得到较好解决。这种“校正网络”，有很多方法完成，其中就有PID方法。

简单的讲，PID“校正网络”是由比例积分PI和比例微分PD"元件组"成的。为了说明问题，这里简单介绍一下比例积分PI和比例微分PD。

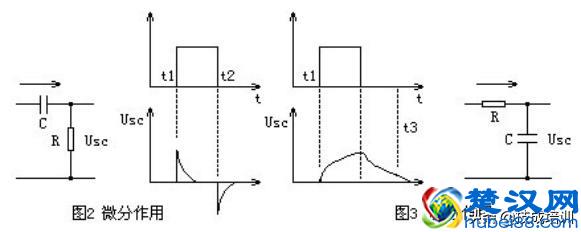

微分：从电学原理我们知道当脉冲信号通过RC电路时（图2），电容两端电压不能突变，电流超前电压90°，输入电压通过电阻R向电容充电，电流在t1时刻瞬间达到最大值，电阻两端电压Usc此刻也达到最大值。随着电容两端电压不断升高，充电电流逐渐减小，电阻两端电压Usc也逐渐降低，最后为0，形成一个锯齿波电压。这种电路称为微分电路，由于它对阶跃输入信号前沿“反应”激烈，其性质有加速作用。

积分：当脉冲信号出现时（图3），通过电阻R向电容充电，电容两端电压不能突变，电流在t1时刻瞬间达到最大值，电阻两端电压此刻也达到最大值。电容两端电压Usc随着时间t不断升高，充电电流逐渐减小，最后为0，电容两端电压Usc也达到最大值，形成一个对数曲线。这种电路称为积分电路，由于它对阶跃输入信号前沿“反应”迟缓，其性质是“阻尼”缓冲作用。

当插入校正网络时：

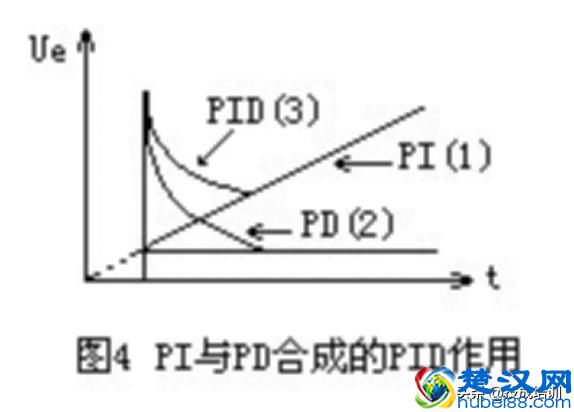

我们首先讨论自动控制系统引入比例积分PI的情况（图4）。曲线PI（1）对阶跃信号的响应特性曲线，当t=0时，PI的输出电压很小，当t>0时（由比例系数决定），输出电压按积分特性线性上升，系统放大系数Ue线性增大。就是说，当系统输入端出现大的误差时，控制输出电压不会立即变得很大，而是随着时间的推移和系统误差不断地减小，PI的输出电压不断增加，即系统放大系数Ue不断线性增大。我们称这种特性为系统阻尼；决定阻尼系数因素是PI比例系数和积分时间常数。要不断提高控制系统的质量，就要不断改变PI比例系数和积分时间常数。

再讨论控制系统引入比例微分PD的情况（图4）。曲线PD（2）对输入信号的响应特性曲线，当t=0时，PD使系统放大系数Ue骤增。就是说，当系统输入端出现误差时，控制输出电压会立即变大。我们称这种特性为加速作用。可以看出，过强的微分信号会使控制系统不稳定。所以在使用中，必须认真调节PD比例系数和微分时间常数。

为妥善解决系统稳定性与精度之间的矛盾，往往将比例积分PI与比例微分PD组合使用，形成“校正网络”，也称PID调节。PID调节特性曲线PID（3）（图4），是PI、PD特性曲线合成的。适当的调节PI、PD上述各系数，就能保证控制系统即快又稳的工作。
