电烙铁
1.电烙铁的种类
电烙铁是手工焊接时使用最多的工具，根据不同的功率，电烙铁可以分为15W、20W、35W、60W、300W等多种，适用于不同大小的焊件。一般元器件的焊接以20W内热式电烙铁为宜;集成电路及易损元器件的焊接可以采用储能式电烙铁;焊接大焊件时可用150～300W大功率外热式电烙铁。
根据不同的加热方式，电烙铁可分为直热式电烙铁、恒温电烙铁、感应式电烙铁和储能式电烙铁等多种。
(1)直热式电烙铁

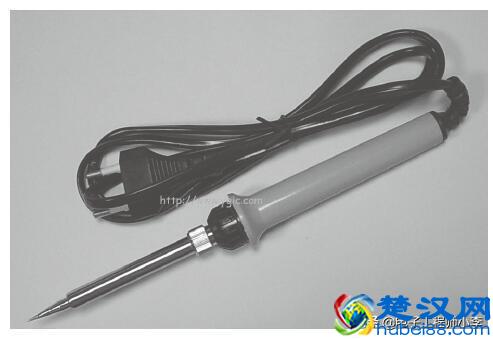

直热式电烙铁又可分为外热式(烙铁心安装在烙铁头外面)和内热式(烙铁心安装在烙铁头里面)，图1-18所示为直热式电烙铁。
图1-18 直热式电烙铁
直热式电烙铁主要由发热元件、烙铁头、手柄、接线柱等几部分组成。其中发热元件俗称烙铁心，它是将镍铬电阻丝缠绕在元母陶瓷等耐热、绝缘材料上构成的。内热的电烙铁与外热的电烙铁的主要区别在于外热式电烙铁的发热元件在传热的外部，而内热的电烙铁体积、重量小于外热式电烙铁。

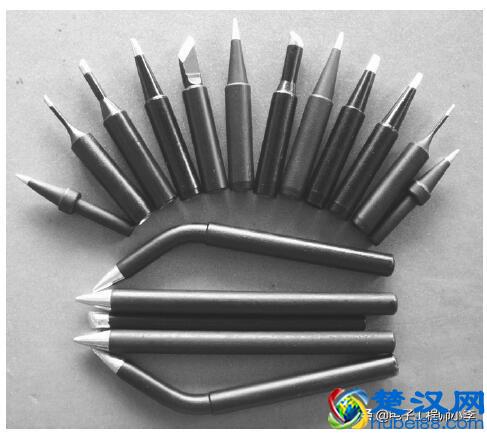

烙铁头是用来存储和传递热量的，一般用紫铜制成。常用烙铁头的形状如图1-19所示。
图1-19 各种形状的烙铁头
手柄一般用木料或胶木制成，设计不良的手柄若温升过高会影响操作。接线柱是发热元件同电源线的连接处，一般烙铁有三个接线柱，其中一个是接金属外壳的。接线时会用三芯线将外壳接保护零线。使用新烙铁或换烙铁心时，应判明接地端，最简单的办法是用万用表测外壳与接线柱之间的电阻。如果电烙铁不发热，也可用万用表快速判定烙铁心是否损坏。

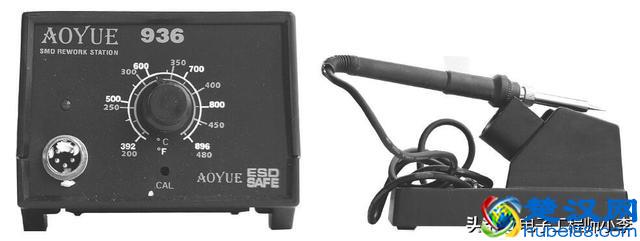

(2)恒温电烙铁
恒温电烙铁的结构如图1-20所示。由于恒温电烙铁头内装有带磁铁的温度控制器，因此通过控制通电时间即可实现恒温。给电烙铁通电时烙铁的温度上升，当达到预定的温度时因强磁体传感器达到了居里点而磁性消失，从而使磁心触点断开，停止向电烙铁供电;当温度低于强磁体传感器的居里点时，强磁体恢复磁性，并吸动磁心开关中的永久磁铁，使控制开关的触点接通，继续向电烙铁供电;如此循环达到控制温度的目的。
因为恒温电烙铁具有恒温的特点，在焊接对焊接温度、时间有要求的元器件时，如集成电路、晶体管等尤为适宜，不会因焊接温度高而对元器件造成损坏。
图1-20 恒温电烙铁
(3)感应式电烙铁
感应式电烙铁也称速热烙铁，俗称焊枪。在它里面实际是一个变压器，这个变压器的次级只有1～3匝，当初级通电时，次级感应的大电流通过加热体，使与它相连的烙铁头迅速达到焊接所需温度。
感应式电烙铁的特点是加热速度快，一般通电几秒钟即可达到焊接温度，因而，不需像直热式电烙铁那样持续通电。工作时只需按下手柄上的开关几秒钟即可焊接，特别适用于断续工作使用。但由于电烙铁头实际是变压器次级，因而对一些电荷敏感器件，如绝缘栅MOS电路，不宜使用这种电烙铁。
(4)储能式电烙铁
储能式电烙铁特别适用于焊接电荷敏感的场效应晶体管电路。储能式电烙铁的特点是电烙铁本身不接电源。当把电烙铁插到配套的供电器上时，电烙铁处于储能状态，焊接时拿下电烙铁，靠贮存在电烙铁中的能量一次焊接若干焊点。
2.电烙铁的使用方法
焊接技术是无线电爱好者必须掌握的一种基本技术，需要多练习才能熟练掌握。下面具体讲解电烙铁的使用方法。
1)把焊盘和元器件的引脚用细砂纸打磨干净，涂上助焊剂。
2)将电烙铁烧热，待刚刚能熔化焊锡时涂上助焊剂，再将焊锡均匀地涂在烙铁头上，使烙铁头均匀地涂上一层锡。
3)用烙铁头蘸取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元器件引线头后，烙铁头沿着元器件的引脚轻轻往上一提离开焊点。
4)焊完后将电烙铁放在烙铁架上。
5)接着用酒精把电路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路的正常工作。
电焊时应注意以下问题：
1)应选用合适的焊锡以及焊接电子元器件用的低熔点焊锡丝。
2)用25%的松香溶解在75%的酒精(重量比)中作为助焊剂。
3)焊接时间不宜过长，否则容易烫坏元器件，必要时可用镊子夹住引脚帮助散热。
4)焊点应呈正弦波峰形状，表面应光亮圆滑、无锡刺、锡量适中。
5)集成电路应最后焊接，焊接时电烙铁要可靠接地，也可断电后利用余热焊接。或者使用集成电路专用插座，焊好插座后再把集成电路插上去。
6)焊完后应将电烙铁放回烙铁架上。

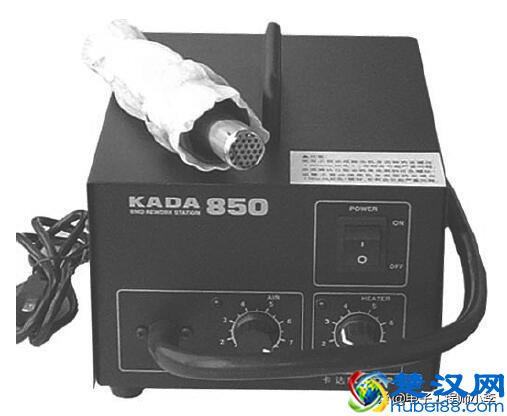

热风枪热风枪是电子设备维修的重要工具之一，主要由气泵、气流稳定器、线性电路板、手柄和外壳等基本组件构成。其主要作用是拆焊小型贴片元件和贴片集成电路。图1-21所示为850型热风枪。
图1-21 850型热风枪
1.热风枪的使用方法
热风枪的使用方法如下：
1)首先将热风枪的温度开关调至适当的挡(1～5级)，再将风速开关调至适当的挡(1～5级)，然后打开热风枪的电源开关。
2)然后将元器件的引脚蘸少许焊锡膏。
3)接下来将元器件放在焊接位置，然后将热风枪垂直对着贴片元器件加热。
4)加热3s后，待焊锡熔化停止加热。最后用电烙铁给元器件的引脚补焊，加足焊锡。
5)最后关闭热风枪的电源开关，注意如果需要拔电源线或关插线板开关，需要等热风枪的风扇停止散热之后再拔电源线。
2.热风枪使用注意事项
使用热风枪时应注意以下事项：
1)首次使用热风枪前必须仔细阅读使用说明。
2)使用热风枪前必须接好地线，以备泄放静电。
3)禁止在焊铁前端网孔放入金属导体，这样会导致发热体损坏及人体触电。
4)电源开关打开后，根据需要选择不同的风嘴和吸锡针(已配附件)，然后把热风温度调节钮(HEATER)调至适当的温度，同时根据需要把热风风量调节钮(AIRCAPACITY)调到所需风量，待预热温度达到所调温度时即可使用。
5)如果短时间内不用，可将热风风量调节钮调至最小，热风温度调节钮调至中间位置，使加热器处在保温状态，使用时再调节热风风量调节钮和热风温度调节钮即可。
6)在热风枪内部装有过热自动保护开关，枪嘴过热时就会启动自动保护开关，此时热风枪会停止工作。必须把热风风量调节钮调至最大，延迟2min左右，加热器才能工作，机器恢复正常。
7)使用后要注意冷却机身，关电后，发热管会自动短暂喷出冷风，在此冷却阶段不要拔去电源插头。
8)不使用时请把手柄放在支架上，以防意外。
熔锡炉熔锡炉是一个金属炉，炉内有电热棒，通电加热后将锡放到炉内，锡受热便熔解成锡水。在拆卸针脚较多的插槽或接口时，将插槽或接口的引脚适当浸入锡水中，稍稍用力左右移动便可使插槽或接口松开，然后就可以把它拆卸下来。图1-22所示为熔锡炉。
