lcr电桥（LCR数字电桥这样使用）与电子或电子元件打交道，就不免要用到各种测量仪器了，比如：示波器、万用表、LCR电桥、频普分析仪、扫频仪、音频分析仪等等，而LCR电桥是最常用的电子元件测量仪器之一了，几乎每天我们都要与这位好朋友打交道。工作中没有它，简直工作都没办法开展了。今天我们就一起谈谈使用数字LCR电桥测量各种仪器的方法，掌握了这些方法，我们就可以轻松精准的测量出结果了。

并联模式（Lp、Cp）和（串联模式 (Ls、Lp)的选取

对于使用LCR数字电桥测量开始，我们首先要选择测量模式：并联模式和串联模式。并联模式是采用恒压模式测量，串联模式是采用恒流模式测量。遵循原测：大电感（＞1H）或小电容（＜2uF）)用并联模式，小电感(＜1H)和大电容(＞2uF)用串联模式。

频率和电平

我们知道，任何元件都有频率响应问题，所以我们要考虑该元件在实际电路中的工作频率，取接近的频率值，这样测试的结果才符合元件工作环境。一般电解电容容量测量取120Hz/1V，小电容容量测量（如贴片电容、X电容、Y电容）取1KHz/1V；电感感量测量取1KHz/0.25V；高频变压器感量测量取10KHz/1V；

校正归零

由于仪器本身的测试线测试夹之间存在分布电容电感，影响测量的精准备，所以我们可以对该仪器校正归零。遵循原测：串联模式测量短路归零，并联模式测量开路归零。

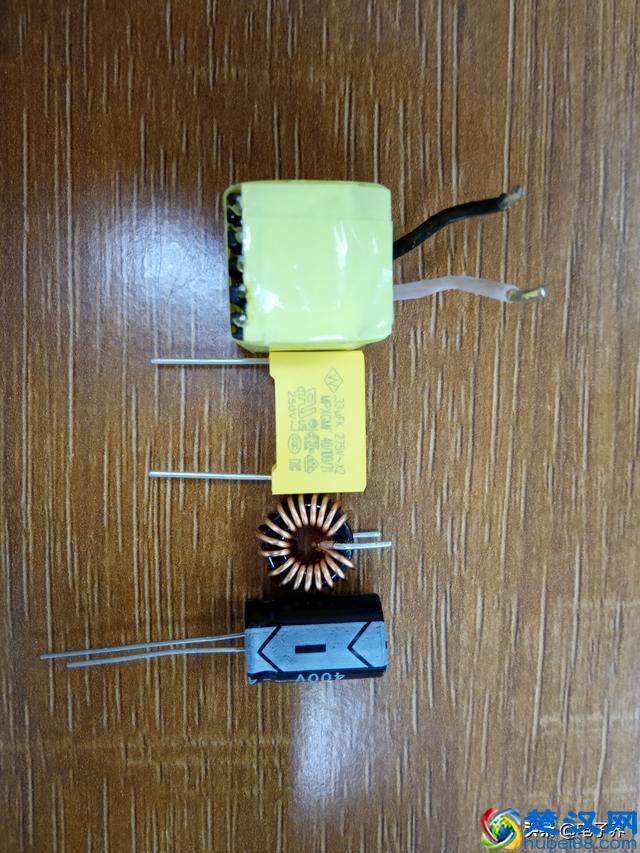

接下来，我们来看看实测：

图1：测量电解电容

图1是22uF/400V规格的电解电容量，使用串联模式测量：Cs-D，图中Cs是串模式下测量的值，D值是指散逸散因数，也叫介质损失因数，该DF值越小越好。

图2：测量X电容

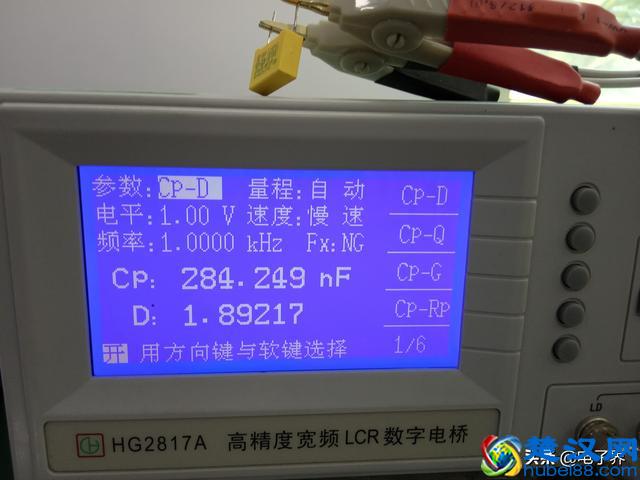

图2是测量0.33uF/275V的X2电容，使用并联模式测量：CP-D。图中Cp是并联模式下测量的值，该D值也是在此模式下测量的值。

图3：测量电感

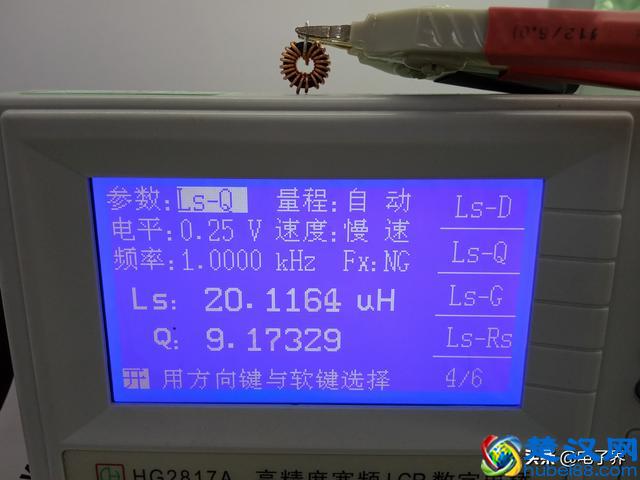

图3是测量20uH的电感，使用串联模式测量：Ls-Q。图中Ls是串联模式下测量的电感值，Q值是电感品质因数，该值越高越好。

图4：测量变压器感量

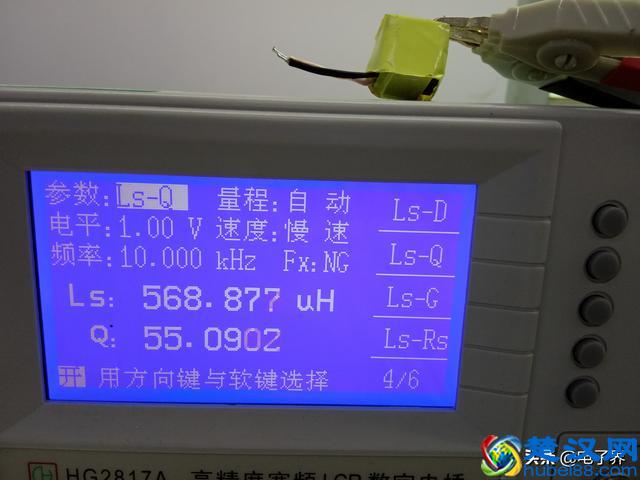

图4是测量变压器电感量。使用串联模式测量：Ls-Q。图中Ls是串联模式下测量的电感值，Q值是电感品质因数，该值越高越好。

图5：测量变压器漏感

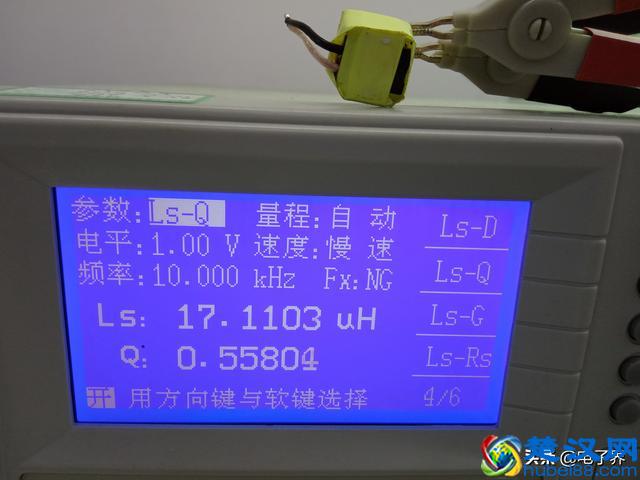

图5是测量变压器漏感，同样使用串联模式测量：Ls-Q。值得注意的是，测量漏感要短路其他绕组，不然测量的值是不准确的。另外，变压器的漏感一般要控制在5%以内，越小越好。
