xl是什么梁（什么是梁的架立筋）

xl是什么梁（什么是梁的架立筋）我发现很多同学在做工程时，拿到图纸是可以打开软件照着做的，图纸上是柱就画柱，图纸上钢筋是2C18就输入2C18。但只会依葫芦画瓢，你问他画的是什么？有什么作用？他是完全不知道的。

这种脑中没轮廓、概念不清晰，经常会使很多新手出现非常低级的错误。但是如果你明白了其中的原理，就再也不会犯同样的错误了。这次我就来以一个同学出现的错误讲讲架立筋。

我们先由一个案例入手，由浅及深来探究什么是架立筋？

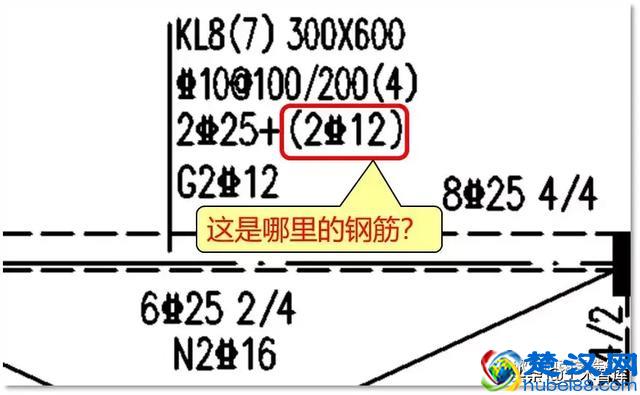

图1

如图1圈出的位置所示，由于新手只见过一般梁的标注，带括号的不知道该怎么处理？会出现两种情况：

①不明白是什么，但照着输入了；②不明白是什么，误以为图纸出错不输入括号。

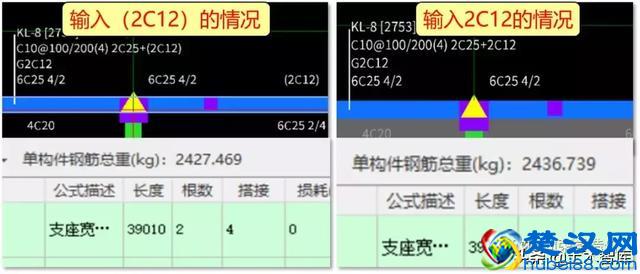

我们看一下这两种方法的工程量，如图2所示。

图2

可以看出由于不明白概念，一根梁就差了很多，小地方就差这么多！要是做完一栋楼那差的钢筋量就不知道多少了。可能工程还没有做完，就被老板辞了。所以画图不只是照着画，还要知道为什么。

聪明的同学已经知道了，上图在括号里的其实就是架立筋。下面就按：①架立筋的标注、②架立筋的位置、③架立筋的作用、④架立筋的计算等几个方面来讲解。

1、架立筋的标注

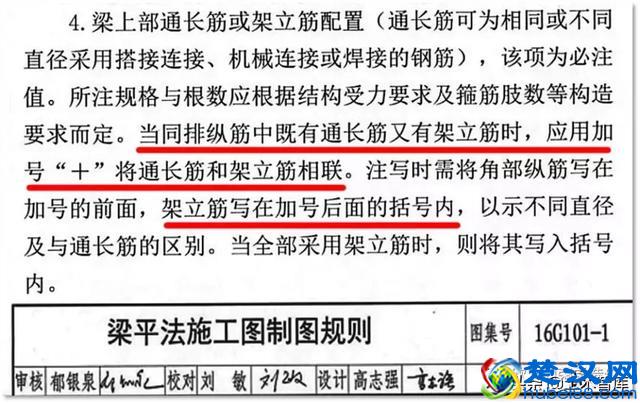

前面那个同学做错的原因就是不会识图。下图是16g-101-1对架立筋标注的规范，现在所有的图纸都是按此标注的。

图3

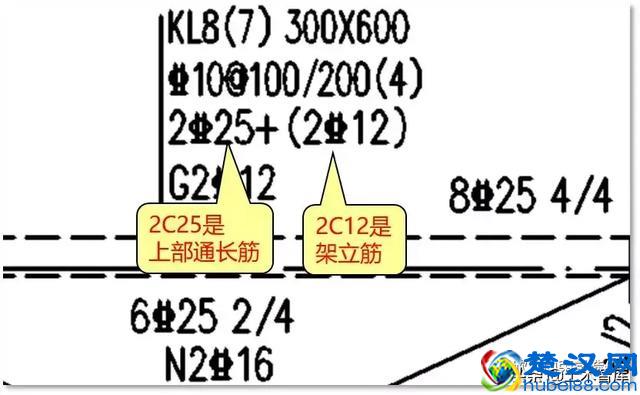

还是以上面的图纸为例，图纸中的2C25+(2C12)，2C25是通长筋，2C12是架立筋，如图4所示。

图4

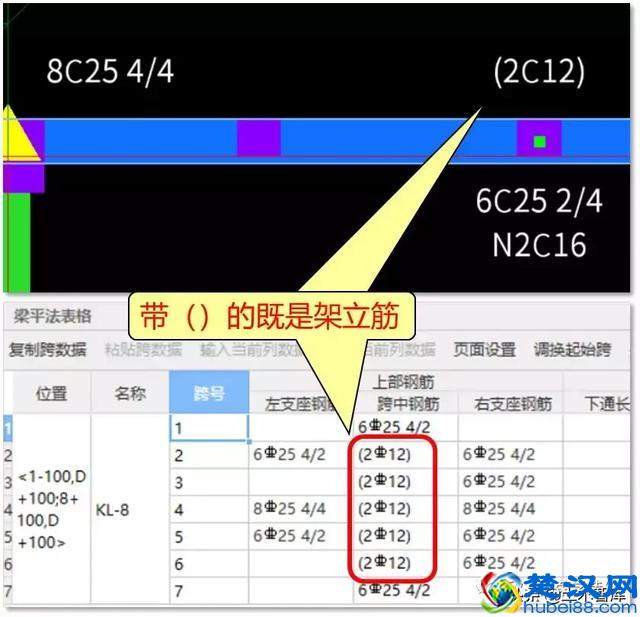

在软件中体现为

图5

2、架立筋的位置

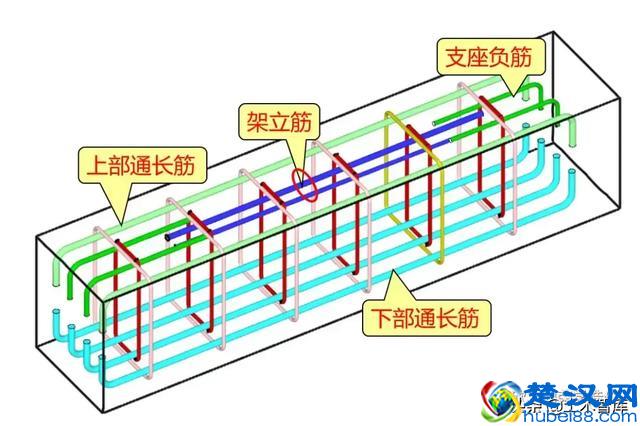

梁支座处的上部布置有负弯矩钢筋时，架力筋可只布置在梁的跨中部分，两端与支座负弯矩钢筋搭接或焊接。搭接时需要满足搭接长度的要求并应绑扎。如图6所示。

图6

3、架立筋的作用

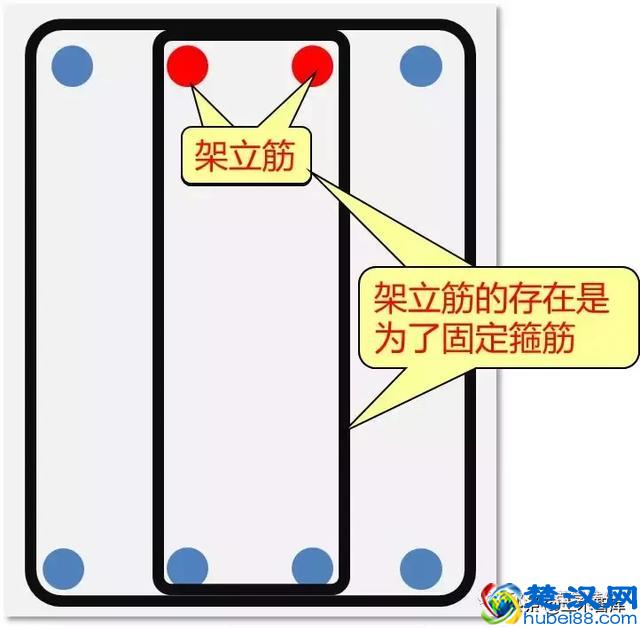

了解架立筋的位置，其实也能看出来它的作用了。架立筋是构造要求的非受力钢筋，基本不受力，与受力钢筋连成钢筋骨架起到一个结构作用。如下图7所示，架立筋有固定箍筋的作用，从而使梁内部钢筋形成完整的钢筋骨架结构。因为架立筋不受力，所以架立筋的直径也会比受力筋小很多。

图7

4、架立筋的计算

由上面我们知道由于架立筋在设计时不受力，只要根据梁的跨度满足最小的架立筋直径的要求即可。在梁上部配置有负弯矩钢筋，负弯矩钢筋与架立筋之间需要通过搭接方式连接在一起。在平法图集16G101-1可得，架立筋与支座负筋的搭接长度为150mm。（屋面框架梁WKL、非框架梁L均为150mm）如图8所示。

图8

架立筋长度计算是中间无支座负筋的长度+两侧的搭接（150）

而案例中由于删除了括号，使原本的150mm长度的搭接变成了LiE，从而使钢筋量发生了变化。

最后再总结一下架立筋的知识点

1、架立筋在图纸上用（）标注，输入软件中也要加上

2、架立筋属构造钢筋与支座负筋搭接，长度150mm

3、架立筋的作用是为了固定箍筋

4、架立筋直径比受力筋小
