接地模块的使用方法与工程案例
非金属接地模块的特点该接地模块基本构成为石墨(200目以上)、吸水剂、保湿剂、凝固剂、环保离子等导电能力优越的非金属复合材料加工成型的，加工方法有浇注成型和机械压模成型。

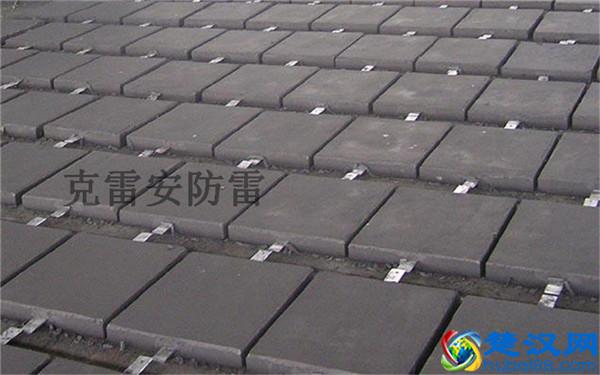

接地模块
防雷接地工程实施过程中出现的问题：
1、有些站址由于地势较高、砂石层较厚、地下水位偏低、土壤电阻率很高。采用深埋接地 和将接地极向站外延伸增加接地面积的方法不理想。如:太原供电分公司2001年新建的 110kV 西沟变电站工程。为解决变电站接地电阻偏高的问题，设计部门先是采用在站内深埋接地极，效果欠佳。后又采用将接地极向站外延伸的办法来解决，工程完工后经实测接地电阻仍未达到设计规范要求。
2、使用化学降阻剂带来的问题一是其具有时效性，数年失效后尚需要重新添加一定量的化 学降阻剂，增加了日后的运行维护费用;二是化学降阻剂具有腐蚀性，对于金属接地装置氧 化腐蚀严重，使其使用寿命大大缩减;三是化学降阻剂具有较强的污染扩散能力，不符合国 家环保相关政策。
3、在一些城市变电站虽然土壤电阻率并不太高，但由于受地形限制，设备需按户内布置方 式，安装于建筑面积非常小的区域内，接地网的布置面积非常有限，且周边为居民区或重要 的办公场所，打深接地极和将接地极向站外延伸的施工方法难度较大。如2006 年开工建设 的20kV 解放变电站工程，该站位于市区中心，变电站周围是居民楼和精密仪器设备厂。原 打算采用的打深接地极和将接地极向站外延伸的施工方法，由于遭到当地居民楼和精密仪器 设备厂业主的强烈反对，而被迫停止。

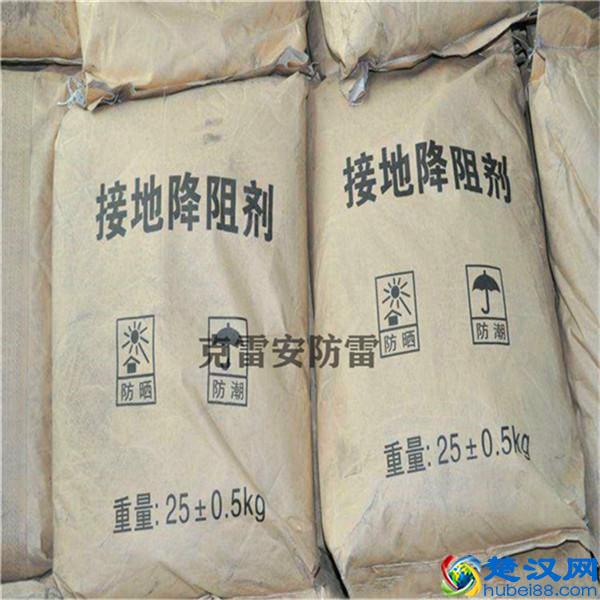

降阻剂
石墨接地模块优点介绍 ：
1、接地模块内以石墨作为载体，加人离子缓释剂、保水剂、凝固剂等多种材料，可使其与土壤的接触面积成倍增加，从而降低土壤的散流电阻。
2、离子的耗散可通向较远的土壤中，与土壤低电阻率区域相连:地下电阻率较低的土壤层、 地下水层及金属矿物质层来改善散流。
3、接地模块自身呈弱碱性(pH 值约为10)，且含有防腐剂可使其理论寿命大于30 年，远远 大于镀锌钢材的使用年限。
4、接地模块方便埋设的特点，极大的减小了施工难度。
5、其基本组成为非盐类，对环境的影响减小到最低。
6、其售价为几百元人民币，相对于使用年限综合考虑，则成本较低。
7、接地模块与化学降阻剂的比较所具有的最突出优点为接地效果好，使用年限长，而且还环保。
石墨接地模块安装施工方法
1、接地模块可进行垂直埋置或水平埋置，埋置深度一般为0.8~1.0米。
2、采用几个模块并联埋置时，模块间距不宜小于4.0米。如条件不允许，可适当减小，和此同时应减小计算模块用量时模块利用系数的取值。
3、系列接地模块的极芯互相并联或和地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于80mm，不允许虚焊、漏焊。
4、应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。
5、坑槽回填应采用细粒土为填料，不得用碎砖等建筑垃圾做回填料，回填时应分层操作，填30公分料后，适量加水并夯实。再填料、加水和夯实，直至和地表齐平。
6、吸湿72小时后，用地阻仪测量工频接地电阻。若未达到预期目标，应分析原因和采取弥补措施。
7、在寒冷地区，模块应埋在冻土层以下。
石墨接地模块施工按列及效果
太原供电分公司2006 年负责新建的101kV 盖家庄变电站即属于前述第一种情况。该站位于 海拔100 多米的娄烦山区，经地质勘察，该站址零平面以下全部为砂石质土质(土壤电阻率 为20 欧.米)。深井无法开凿且效果较差;按常规设计，经计算无法满足变电站接地要求，故 经济技术比较，决定采用深圳市英和盛电子有限公司生产的接地模块及施工技术，来实施本 接地工程。经设计计算和参考同类型变电站的模块布置方式，最终确定本站采用接地模块 100 块，网格形状均匀布置，垂直方式敷设，回填豁土，与接地扁钢焊接，并在焊接点做防 锈处理;工程竣工后，该站接地电阻实测结果0.46 欧，达到设计接地电阻<0.5 欧的要求。 101kV 盖家庄变电站接地工程取得成功经验的基础上，正在设想将此技术引入到线路杆塔接地工程中，对于一些山区线路，尤其是在岩石上制作基础，土壤电阻率非常高，为满足杆塔防雷接地的要求，采用此种新型接地材料及工艺，不失为一种可行方案，定可收到事半功倍的理想效果。
结论
1、由于土壤电阻率较高、地质复杂、施工面积有限且接地电阻要求较高的场所，应优先考虑使用接地模块，以达到降低接地电阻要求。
2、由于低电阻率地区，采用传统接地材料虽然能够满足接地要求，但随着时间推移，由于腐蚀等非人为损坏原因，将导致接地电阻升高，危及变电站的安全运行。为解决这一问题，延长接地极使用年限，建议在重要的变电站使用接地模块，来解决传统的接地极耐腐蚀差的问题。
