说到储存卡（SD），我们先来了解下储存卡的工作原理：
如今我们经常在市场上看到SD卡系列：SD卡、MiniSD卡和MircoSD卡这3种SD卡，全名为Secure Digital，是基于MultiMedia卡（MMC）格式上，但SD卡比MMC卡略厚。而SD卡也有较高的数据传送速度，而且不断地更新标准。大部分SD卡的侧面设有写保护控制，以避免一些数据意外地写入，而少部分的SD卡甚至支持数字版权管理（DRM）的技术。
MiniSD卡是由松下和SanDisk共同开发的。MiniSD的体积只有SD卡37%左右的大小，但是却拥有与SD存储卡一样的读写效能与大容量，并与标准SD卡完全兼容。另外为了方便更多使用者能在不同存储卡中转换使用mini SD，SanDisk还特意推出了SD转接卡，可与现在使用SD卡的数字相机、PDA掌上电脑和MP3音乐播放器共同使用。
MicroSD也就是我们俗称的T-flash卡，基于由SanDisk制造的TransFlash卡格式所创立。仅为小指甲盖大小，常见于移动电话中使用，但由于体积和不断提升的容量，也慢慢开始于GPS设备、携带型音乐播放器和一些闪存盘中使用。和MiniSD卡一样具备SD转接卡。另外MiniSD和MicroSD只有在使用SD转接卡的时候才具备写保护功能。SD、MiniSD、MicroSD系出同门，电气规格差别不大，所以可以通过卡套来相互转换。原则是体积小的卡能转成大的卡，反之则不行。例如MicroSD可以转成标准大小的SD或者MiniSD，标准大小的SD则不能转换为MiniSD或者MicroSD。

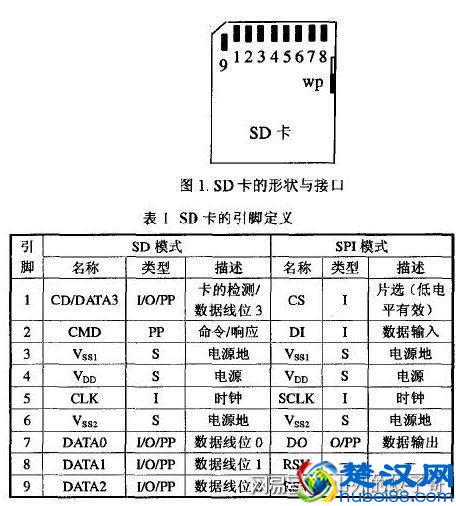

SD卡的管脚定义和Micro SD（TF）卡的管脚定义是不一样的。SD卡引脚定义，SD卡的最高数据读写速度为10 MB／s，接口电压为2.7～3.6 V，具有9个引脚。SD卡使用卡座代替传输电缆，减少了环境干扰，降低了出错率，而且1对1传输没有共享信道的问题。SD卡各引脚的定义如表1所列。
手机以及电子设备是如何检测SD卡的？
SD卡检测方式：
方法之一，使用DAT3（pin1）作为卡在位检测信号；DAT3在sd 卡内部有90k的上拉电阻。Host与sd card之间对DAT3做外部下拉。这样卡没插入时host读DAT为低，卡插入后host读DAT3为高，从而可以判断卡是否插入。
对HOST来说，使用这种方法检测卡在位的优点是不用增加多余的管脚，直接利用现有管脚即可。

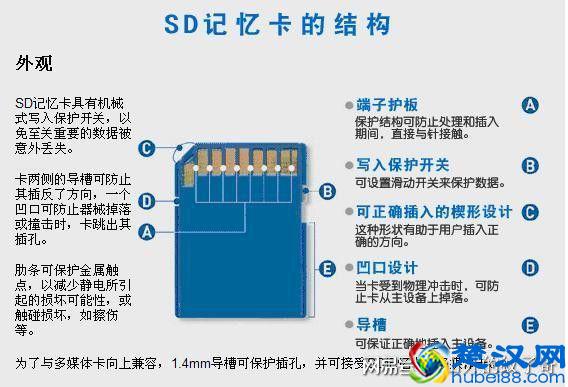

方法之二，通过机械按钮的压下/弹出判断卡的在位/不在位。采用这种方法所需电路和实现过程在SD规范中并未涉及，可由用户自行灵活设计。卡检测CD和写保护WP是通过机械方式实现WP和CD是否和COMM的连接来区别卡是否插入和是否有写保护。COMM为WP和CD的公共引脚，所以如果COMM被连接到地，那么WP和CD一定要使Pull-UP电阻上拉到VCC，反之，如果COMM被连接到VCC，那么WP和CD一定要使用Pull-down电阻下拉到GND。当卡插入时，卡槽中同COMM连接的金属连接会由于卡的插入使得COMM同CD短路(这个过程与卡插入与否有确定关系，即发生在COMM和CD间的插入短路，拔出断路)，那么如果CD原为上拉，那么COMM一定要设计时就连接到地，这样的话，两引脚短路后，呈现在CD上的状态即为COMM的状态 ---GND。同理，WP也是这么一个过程，只不过会由于COMM的机械外形设计问题，SD卡本身的机械写保护操作会直接决定COMM是否和WP 引脚短路。(这是个很有意思的机械设计，插入卡并不决定WP与COMM短路，而是SD卡本身的写保护机械设计(如上图绿框所圈部分)决定是否使能了通过卡槽实现的写保护)
如果要实现这种方法的卡在位检测，优点是卡在位检测准确方便，可适用SD/MMC/SDIO；缺点是SD_HOST需要增加一个输入信号线。
方法之三，在检测到卡在位之前，还可以通过对卡槽位的循环初始化方法来实现对卡在位信息的检测。
如果要实现这种方法的卡在位检测，优点是不会增加多余管脚，并且对SD/MMC/SDIO都适用。缺点是SD_HOST功耗高，因为对槽位循环初始化需要保持SD CLK和SD CMD信号一直有效
手机内存卡无法格式化故障可能很多朋友遇到过,但由于对内存卡的相关知识不多,从而以为是内存卡损坏而丢弃,其实手机内存卡无法格式化故障解决起来并不复杂,下面我们一起了解什么是手机内存卡。我们的手机本身都有一定的存储容量,但为了满足手机用户对于手机内存的个性化需求,许多手机品牌型号都设置了外接存储器,也就是我们通常所说的手机内存卡。
储存卡电路很简单,由4个数据传送一个时钟信号,主要是读取储存作用,当我们在手机开机的状态下插入储存卡(卡控制信号高电平变成低电平)手机屏幕显示sd卡已插入或拔出等提示,在我们维修中经常发现不认储存卡,很多故障出在卡座上,储存卡座有多种,最容易坏的是封闭式储存卡座。
在了解了手机内存卡之后,我们下面看看内存卡无法格式化的具体解决方法:新建分区表
1．将内存卡连接上电脑,右击我的电脑——管理——计算机管理。
2.点击左边存储下的磁盘管理,确定记忆卡显示的磁盘信息,如磁盘1等
3.右击磁盘1——新建分区,选择fat32,系统将提示创建成功
4.最后对内存卡进行格式化就可以了
