核芯显卡是新一代的智能图形核心，它整合在智能处理器当中，依托处理器强大的运算能力和智能能效调节设计，在更低功耗下实现同样出色的图形处理性能和流畅的应用体验。 AMD的带核芯显卡的处理器被AMD称之为APU(加速处理器)，英特尔带核芯显卡的处理器也就是SNB平台。
概述

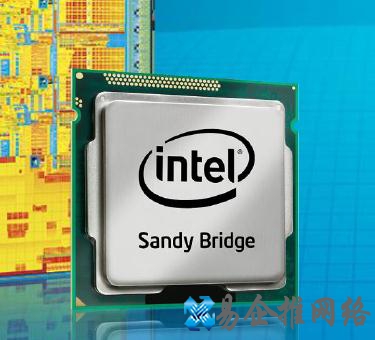

什么是核芯显卡?核芯显卡是建立在和处理器同一内核芯片上的图形处理单元。简而言之，就是与处理器核心合并在一起的图形处理器。与Nehalem处理器里同时封装32nm处理核心加45nm图形核心的设计不同，Sandy Bridge处理器上的32nm核芯显卡和32nm处理器则采用了完全融合的方式：在同一块晶圆中分别划分出CPU和GPU区域，它们各自承担着数据处理与图形处理的任务。 这种整合设计大大缩减了处理核心、图形核心、内存及内存控制器间的数据周转时间，有效提升处理效能并大幅降低芯片组整体功耗，有助于缩小了核心组件的尺寸，为笔记本、一体机等产品的设计提供了更强的性能、更丰富的多媒体能力以及更宽广的设计空间。
核芯显卡还拥有独立的能源管控单元，因此和处理核心一样支持睿频加速技术，可以独立加速或降频，并共享三级高速缓存，这不仅大大缩短了图形处理的响应时间、大幅度提升渲染性能，而且完全的32+32的设计模式带给我们更低的功耗。而且这样下来以前存有的成本高、通信延迟高等弊端均得以解决。
需要注意的是，核芯显卡和传统意义上的集成显卡并不相同。目前笔记本平台采用的图形解决方案主要有独立和集成两种，前者拥有单独的图形核心和独立的显存，能够满足复杂庞大的图形处理需求，并提供高效的视频编码应用;集成显卡则将图形核心以单独芯片的方式集成在主板上，并且动态共享部分系统内存作为显存使用，因此能够提供简单的图形处理能力，以及较为流畅的编码应用。相对于前两者，核芯显卡则将图形核心整合在处理器当中，进一步加强了图形处理的效率，并把集成显卡中的处理器+南桥+北桥(图形核心+内存控制+显示输出)三芯片解决方案精简为处理器(处理核心+图形核心+内存控制)+主板芯片(显示输出)的双芯片模式，有效降低了核心组件的整体功耗，更利于延长笔记本的续航时间。
发展概况
核芯显卡伴随着Intel新一代SandyBridge处理器来到我们身边，发挥着日趋强大的图形处理作用。
目前我们正在使用的智能处理器中，图形核心采用了45nm制程工艺，处理核心则采用了32nm制程工艺，因此两者仅是安置在同一基板上，并非真正意义上封装在同一核心内。它可以完成高清视频的流畅解码播放，丰富了多媒体应用，因此被称为高清显卡。
但随着技术的发展，在Intel下一代智能处理器SandyBridge中，图形核心将采用先进的32nm制程工艺，真正与处理核心整合为一体，这就是核芯显卡。它可提供高效的图形处理性能，并支持显卡切换、DX10、SM4.0、OpenGL2.0、以及全高清Full HD MPEG2/H.264/VC-1格式解码等一系列优势技术。
此外，Intel智能处理器独有的Turbo Boost智能加速技术未来也将作用于核芯显卡上，它不仅会改善处理器的运算性能，也会提供对内置图形核心的动态超频能力，因此新一代核芯显卡的性能将会大幅提升，甚至可以满足主流游戏的应用需求。
