液晶原理介绍,一分钟了解液晶显示屏的成像原理

作者:小易整编 来源:小易整编 2022-06-22 11:20

液晶原理是什么呢?液晶(Liquid Crystal, 简称:LC)发现于1888年,经过100多年的开发,实现了液晶物质显示功能的实用化。目前的液晶显示器(Liquid Crystal Display,简称:LCD),特别是薄膜晶体管液晶显示器(Thin film transistor liquid crystal display,简称:TFT-LCD)己成为平板显示器 (FPD)的主流产品。

液晶是一类介于固态和液态间的有机化合物,加热会变成透明液态,冷却后会变成结晶的混浊固态。因物理上具有液体与晶体的特性,故称之为“液晶”。


在电场作用下,液晶分子会发生排列上的变化,从而影响入射光束透过液晶产生强度上的变化,这种光强度的变化,进一步通过偏光片的作用表现为明暗的变化。据此,通过对液晶电场的控制可以实现光线的明暗变化,从而达到信息显示的目的。因此,液晶材料的作用类似于一个个小的“光阀”。


由于在液晶材料周边存在控制电路和驱动电路。当LCD中的电极产生电场时,液晶分子就会发生扭曲,从而将穿越其中的光线进行有规则的折射(液晶材料的旋光性),再经过第二层偏光片的过滤而显示在屏幕上。

值得指出的是,液晶材料因为本身并不发光,所以LCD通常都需要为显示面板配置额外的光源,主要光源系统称之为“背光模组”。


单色显示原理

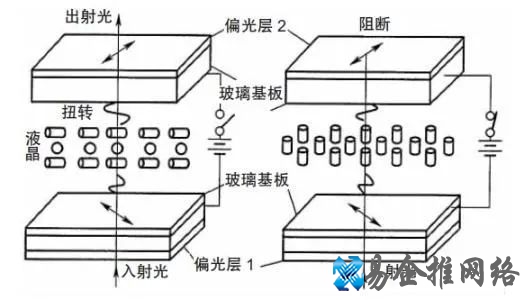

LCD是把液晶灌入两个列有细槽的平面之间。这两个平面上的槽互相垂直(相交成90度)。也就是说,若一个平面上的液晶分子南北向排列,则另一平面上的分子东西向排列,而位于两个平面之间的分子被强迫进入一种90度扭转的状态。光线一般是顺着分子的排列方向传播,所以光线在经过液晶时也被扭转90度。当液晶上加一个电压时,液晶分子便会转动而改变其透光率,从而实现多灰阶的显示。


LCD通常由两个相互垂直的偏光片构成。偏光片的作用就像是栅栏一般,按照要求阻隔光波分量。例如阻隔掉与偏光片栅栏垂直的光波分量,而只准许与栅栏平行的光波分量通过。自然光线是朝四面八方随机发散的。两个相互垂直的偏光片,在正常情况下应该阻断所有试图穿透的自然光线。但是,由于两个偏光片之间充满了扭曲液晶,所以在光线穿出第一个偏光片后,会被液晶分子扭转90度,最后从第二个偏光片中穿出。


彩色显示原理


对于笔记本电脑或者桌面型的LCD,需要采用更加复杂的彩色显示器。就彩色LCD而言,还需要具备专门处理彩色显示的色彩过滤层,即所谓的“彩色滤光片(Color Filter )",又称“滤色膜”。



(彩色滤光片)

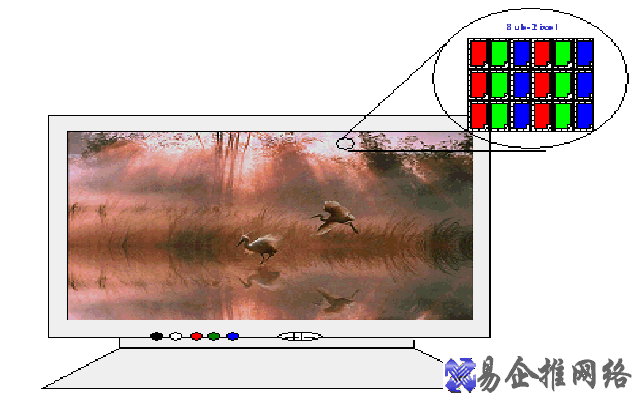

在彩色LCD面板中,每一个像素通常都是由3个液晶单元格构成,其中每一个单元格前面都分别有红色、绿色或蓝色(RGB)的三色滤光片。这样,通过不同单元格的光线就可以在屏幕上显示出不同的颜色。彩色滤光片与黑色矩阵和公共透明电极一般都沉积在显示屏的前玻璃基板上。彩色LCD能在高分辨率环境下创造色彩斑斓的画面。



动态影像显示原理

人类视觉器官(眼睛)对动态影像的感知存在所谓“视觉残留”的现象,即高速运动的画面在人脑中会形成短暂的印象。早期的动画片、电影,一直到现在最新的游戏节目正是应用了“视觉残留”的原理,让一系列渐变的图像在人眼前快速连续显示,便形成动态的影像。

当多幅影像产生的速度超过24帧/s,人的眼睛会感觉到连续的画面。这也是电影每秒24帧播放速度的由来。如果显示速度低于这一标准,人就会明显感到画面的停顿和不适。按照这一指标计算,每张画面显示的时间需要小于40 ms。快速活动画面高清晰显示,一般影像的运动速度超过60帧/s。这就是说,活动画面每帧的间隔时间为16. 67ms。如果液晶的响应时间大于画面每帧的间隔时间,人们在观看快速运动的影像时,就会感觉到画面有些模糊。

响应时间是LCD的一个特殊指标,指的是显示器各像素点对输入信号反应的速度,就是液晶由“暗转亮”或由“亮转暗”的反应时间。此值是越小越好,足够快的响应时间才能保证画面的连贯。如果响应时间太长了,就有可能使LCD在显示动态图像时,有尾影拖曳的感觉。LCD一般的响应时间在2-5ms。
