vga是什么接口,vga是什么意思?vga详细介绍

作者:小易整编 来源:小易整编 2022-06-21 02:26

VGA是什么意思?(Video Graphics Array)视频图形阵列,是IBM在1987年推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用。VGA接口是电脑采用VGA标准输出数据的专用接口。VGA接口共有15针,分成3排,每排5个孔,显卡上应用最为广泛的接口类型,绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

VGA接口定义,详细图文资料


在VGA规范中规定VGA信号线最长15米。这是由于VGA传输的是模拟视频信号,容易受到干扰,当信号传输距离超过15米时,VGA信号质量会严重下降。CRT显示器是工作在模拟信号状态的,非常容易受到干扰,音箱等带磁性东西放在显示器旁边时,显示器会出现波纹就是这个原因。

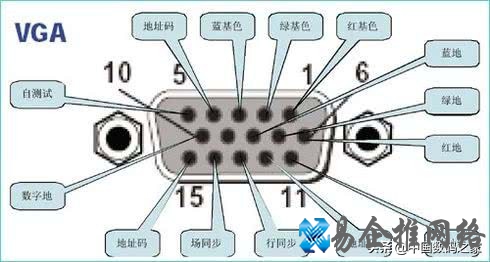

VGA接口共15根针,其对应针脚接口定义为:1 红基色,2 绿基色,3 蓝基色,4 地址码,5 自测试 ( 各家定义不同 ),6 红地(红线的屏蔽线),7 绿地(绿线的屏蔽线),8 蓝地(蓝线的屏蔽线),9 保留 ( 各家定义不同 ),10 数字地,11 地址码,12 地址码,13 行同步,4 场同步,15 地址码 ( 各家定义不同 )。如下图所示:

VGA接口定义,详细图文资料


对应母座的针脚定义,第一行从右向左依次是1到,5,第二行从右向左依次是6到10,第三行从右向左依次是11到15。针脚数以及各脚定义如下图所示:

VGA接口定义,详细图文资料

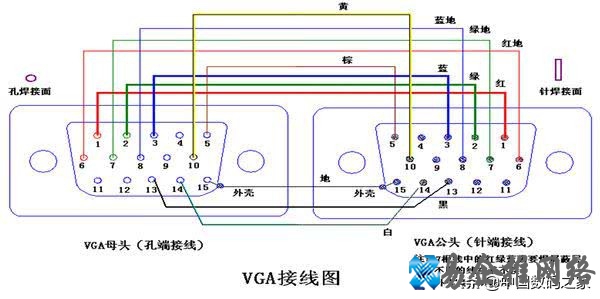

VGA母头与公头针脚一一对应关系,如下图所示:

VGA接口定义,详细图文资料


从上图看到15个针脚并不是全部使用,并且红绿蓝三色都有接地。因此VGA线规有3+2线,3+4线,3+6线,3+9线等多种规格。所谓的3+几就是VGA线的芯数(屏蔽线678针不计算在内),3代表了红绿蓝三条颜色的数据线。

3+2线:红、绿 、蓝 、行同步、场同步对应针脚1、2、3 、13、14。

3+4线:红、绿 、蓝 、行同步、场同步、数字地、地址码对应针脚1、2、3 、13、14、10、11。

3+6线:红、绿 、蓝 、行同步、场同步、数字地、地址码2根、地址码ID对应针脚1、2、3 、13、14、10、11、12、4。

3+9线是所有的所有的针脚全部接线使用。注意以上的3+几,都没有包含红绿蓝三根接地线。

VGA接口定义,详细图文资料


以上就是VGA接口的详细定义和接线方法。
