主板跳线接法图解，各类电脑主板跳线接法示意图

随着电商平台的兴起，很多小伙伴在购买电脑时，都会选择网上选购配件，买好后开始自己组装，却发现开不了机、没声音、USB不能用等问题，其实这是因为你电脑跳线没接对或者没有接。跳线主要起到连接机箱前置面板控制按钮的作用。

电脑的主要跳线分为：USB跳线，声卡跳线，散热器跳线，开机、复位、各种指示灯跳线。

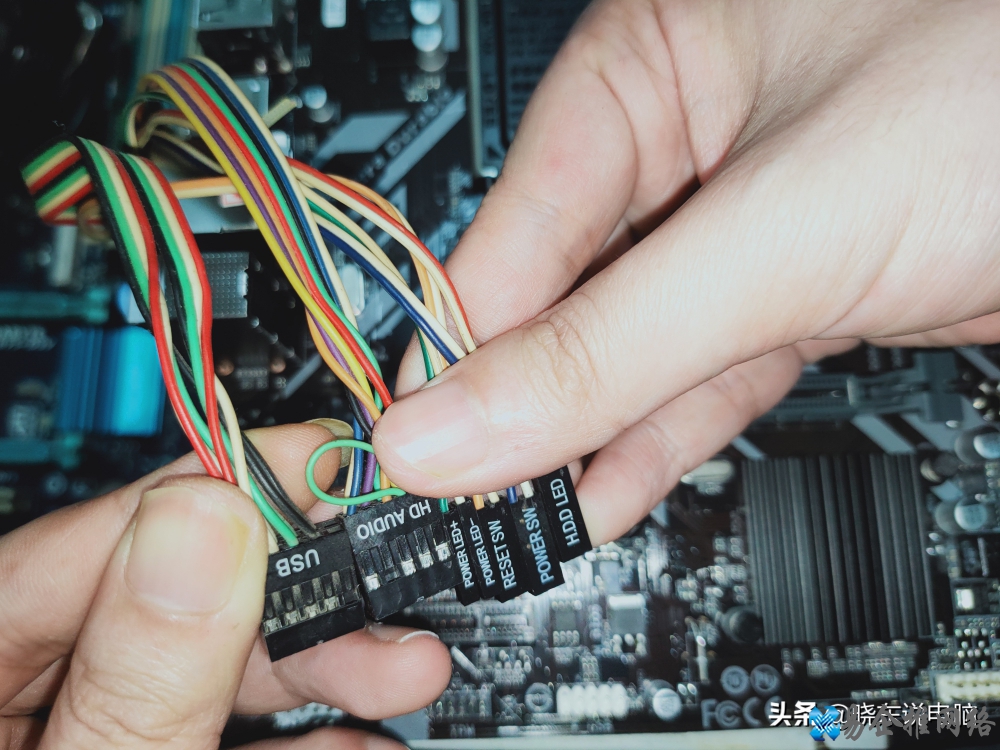

机箱跳线接头

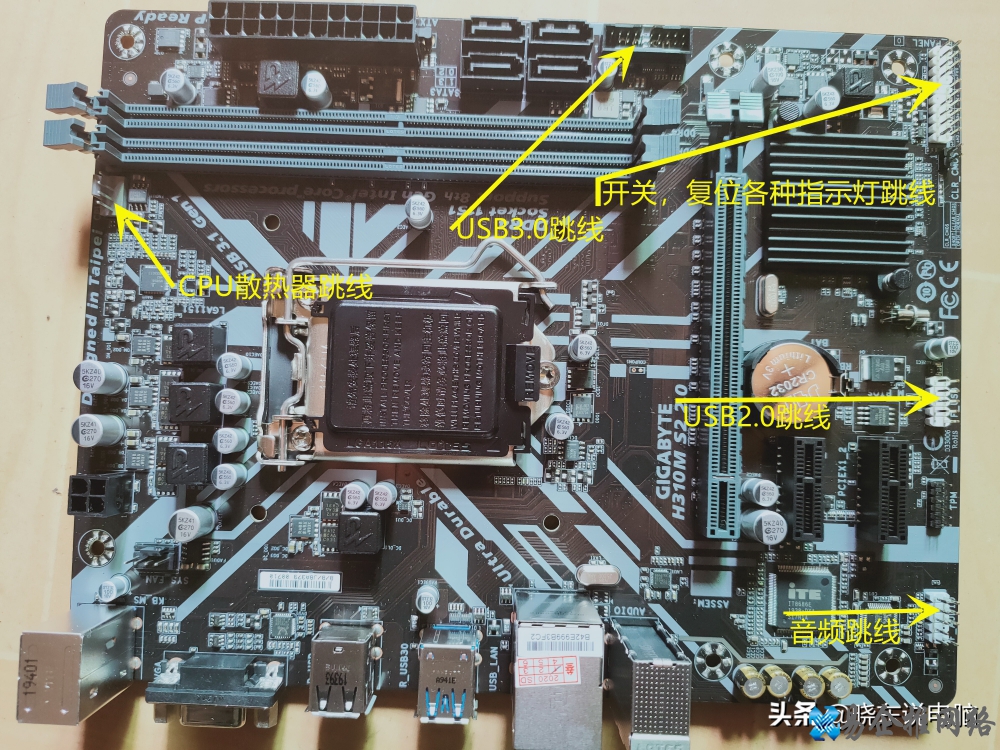

主板跳线位置

一、电脑USB跳线接法

主板上分为两种USB跳线，USB 2.0（9根针脚）和USB 3.0，找到机箱USB接头（USB3.0为蓝色接头），可以发现接头上少一个孔，而主板针脚也会少一根，这叫“防呆口”防止接头插错，接头上的防呆口对准缺针部分插下即可。

USB2.0跳线接法图

二、声卡，CPU散热器跳线接法

找到主板和机箱线上标有AUDIO的字母，和USB一样都有“防呆口”不过它是第二排缺针，同样的方法，对准缺针的地方插下即可。CPU散热器接法：针脚四根针，但有的散热器只有三个孔，不用管他，直接对准防呆位置插下。

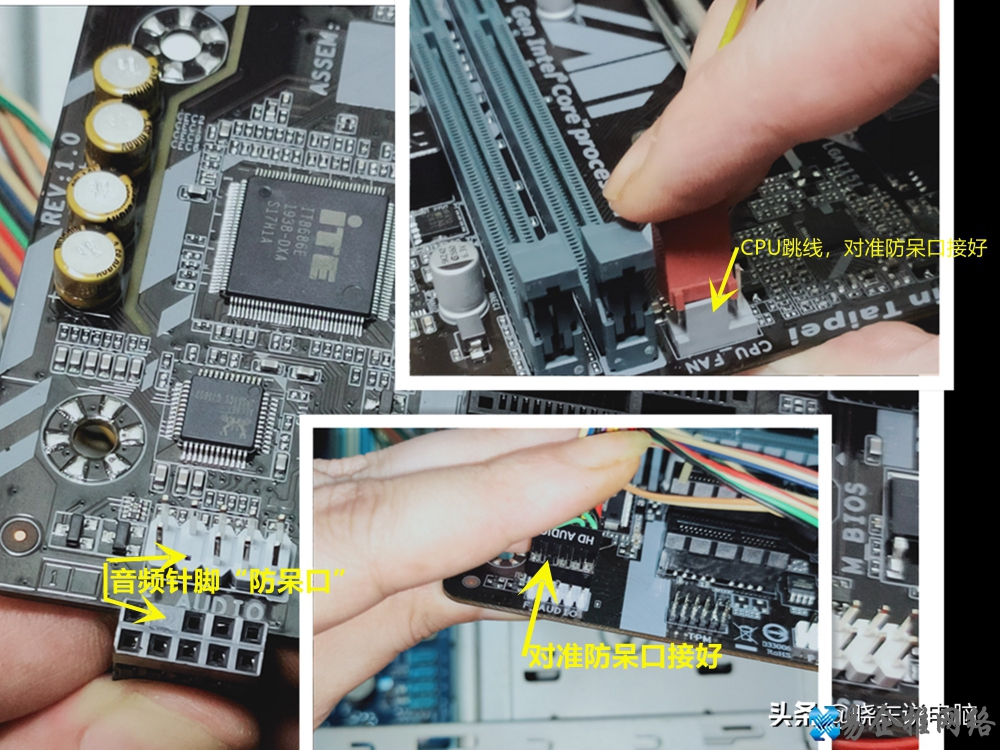

声卡，CPU散热器跳线接法

三、开机，复位，各种指示灯跳线接法

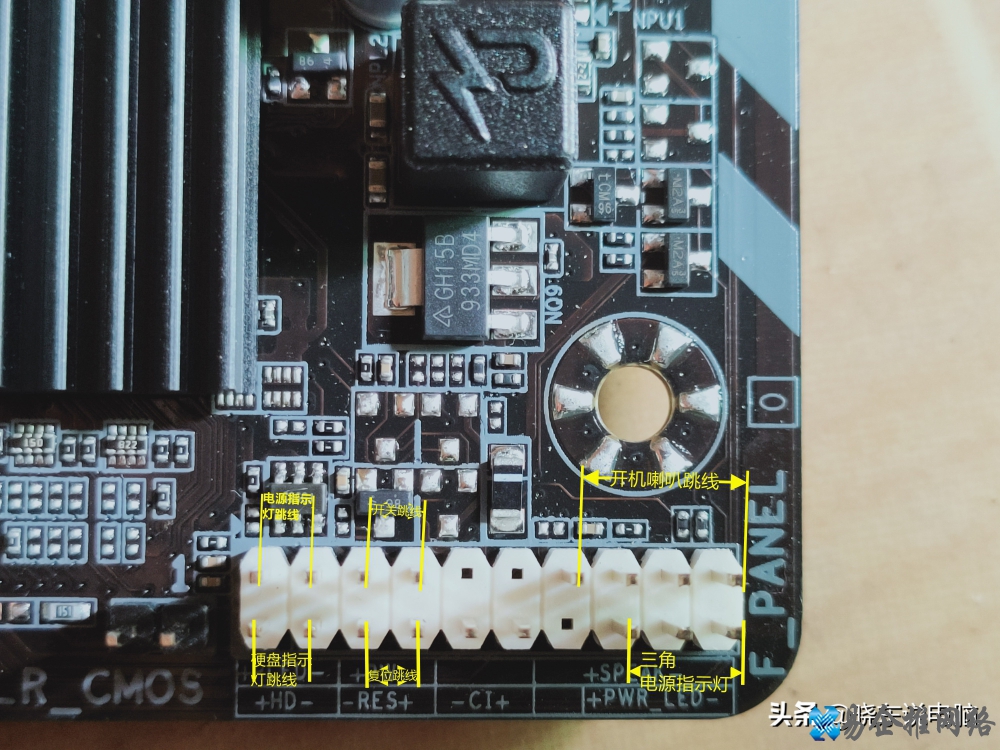

这可能是难倒大多数小伙伴的部分，难在正负极易插反，开关，复位键易差错，找到主板上标有F_PANEL的字母，它的位置大多数都在主板的右下角，两排最长的针脚。上面一排针脚对应第一排字母，下面一排字母对应第二排字母插。

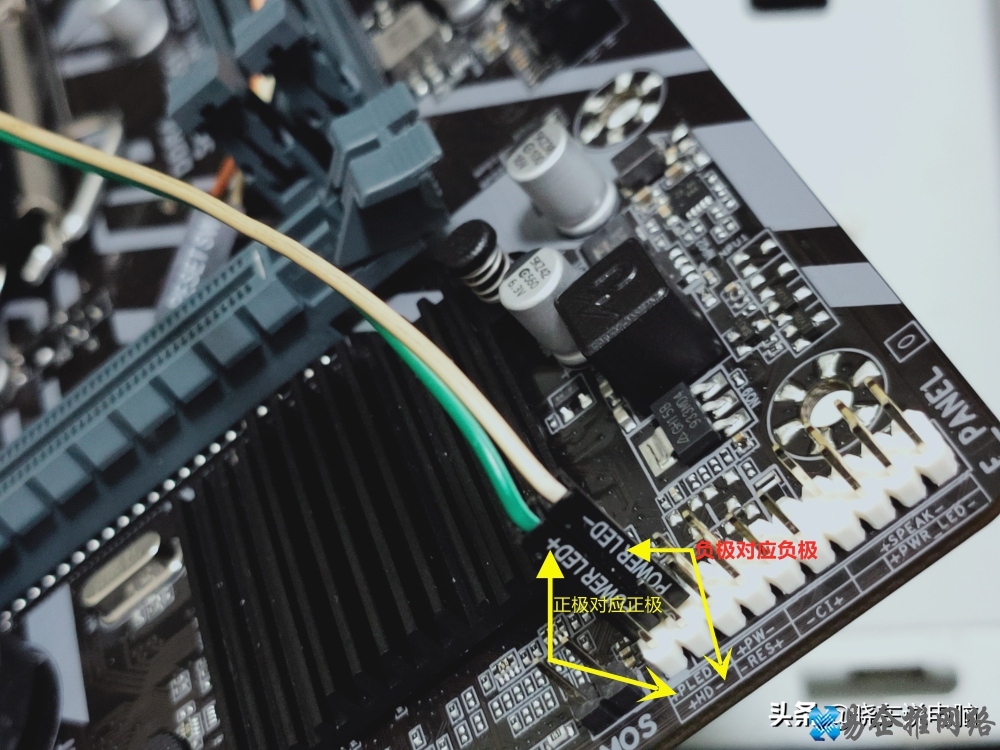

从左往右看第一排针脚下面的字母，第一个+PLED-，它的意思电源指示灯，+代表正极，-代表负极，找到机箱线power-LED+和POWER-LED-对好针脚的正负极插好即可（插反机箱前置面板不会亮红灯，如果机箱线没有标注正负极，记住一点，有颜色的接正极）。

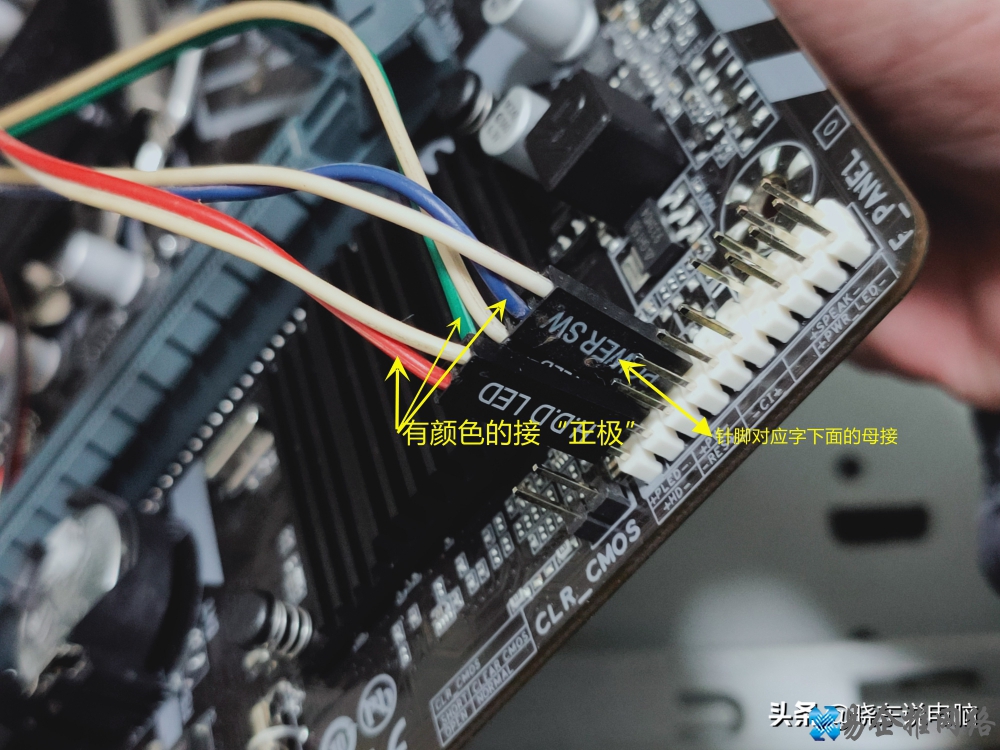

第一排第二个+PW-,它的意思前置电源开关键，找到机箱上的power-sw线，有颜色正极，白色负极直接插上。

+HD-和-RES+分别为硬盘指示灯，复位键，找到机箱上的HDD和REST-SW线，同样按照有颜色正极，白色负极插上就可。

最后还有两个+SPEAK-和+PWR-LED-,前者开机喇叭跳线，如果机箱有这根线直接插上（没有不用插不会影响使用），目前很多机箱已经以淘汰喇叭跳线。后者+PWR-LED-和前面的+PLED-一样都是复位跳线，很多老一些的机箱复位接头有3个孔，遇到这种情况直接插3孔，前面的+PLED-就不用在插上了。

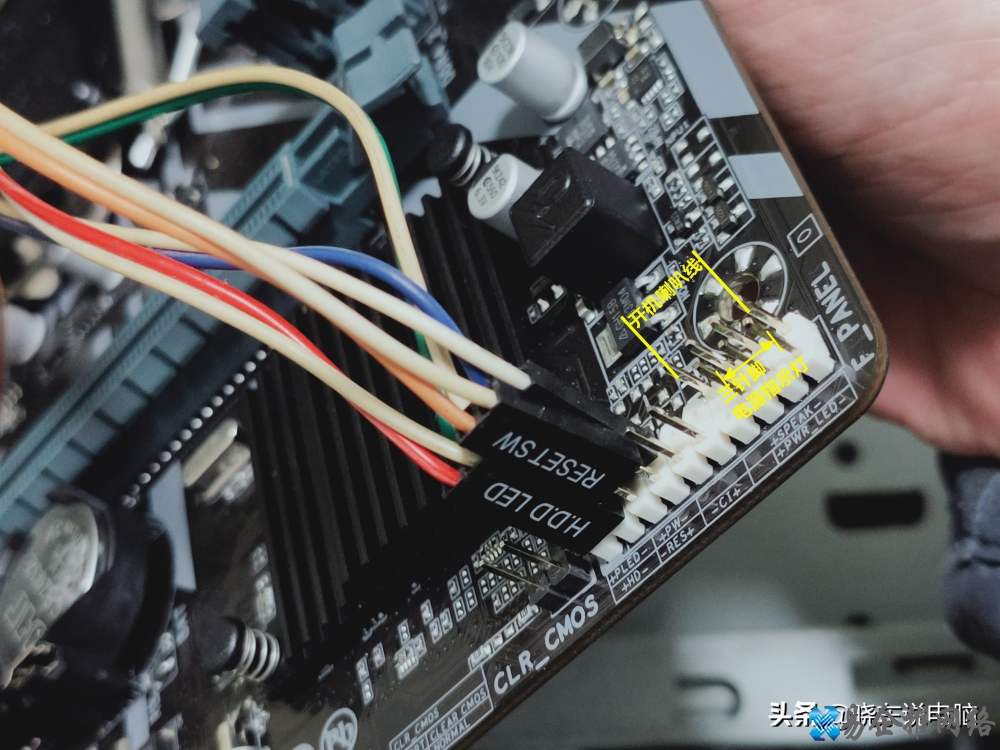

接好后的效果图

最后提醒各位小伙伴，装显卡之前，先接好这些跳线，以免显卡挡住针脚。
